Multiplex a 4 ingressi - Realizzazione di un multiplex a 4 ingressi

finanze

TITOLO: Multiplex a 4 ingressi

SCOPO: Realizzazione di un multiplex a 4 ingressi

CIRCUITO:

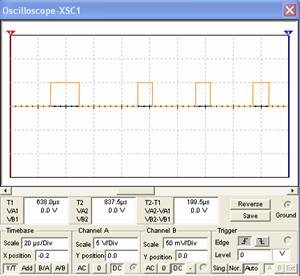

Visualizzazione con l'oscilloscopio di un singolo 646g64g circuito:

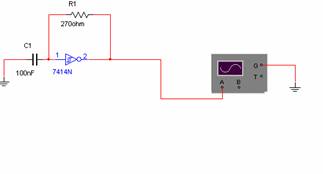

prova n° 1

T₁₌38.8μs

f₌30.5 khz

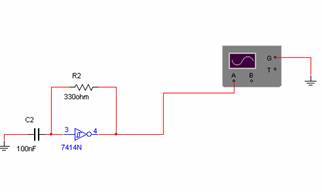

prova n° 2:

T₂₌41.7 s

f₌24khz

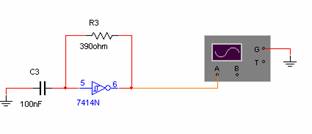

prova n° 3:

T₃₌41.7μs

f₌23.9khz

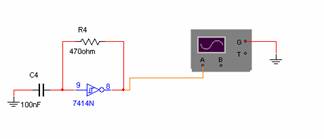

prova n° 4:

T₄₌60.1μs

f₌17khz

COMPONENTI:

• R₁₌270Ω C₁₌100nf

• R₂₌330Ω C₂₌100nf

• R₃₌390Ω C₃₌100nf

• R₄₌470Ω C₄₌100nf

CALCOLI:

• 1 PROVA:

T=1.15*270*10^-9=0.00003105

F=1/T=32.2khz

2 PROVA:

T=1.15*330*10³*100*10⁹=0.00003795

F= 1/T=26.3khz

3 PROVA:

T=1.15*390*10³*100*10^-9=0.00004485

F=1/T=22.2khz

4 PROVA:

T=1.15*470*10³*100*10^-9=0.00005405

F=1/T=18.5khz.

CALCOLI EFFETTUATI DURANTE LA PROVA PRATICA:

1 PROVA:

Vpp=5*0.5=2.5V

T=6.3*5*10^-6=31khz

2 PROVA:

Vpp=5.1*0.5=2.55V

T=7.3*5*10^-6=27.39KHZ

3 PROVA:

Vpp=5.*0.5=2.65V

T=4.4*10^-6=22.7khz

4 PROVA:

Vpp=5.5*0.5=2.62V

T=9.2*10^-6=19.2khz

RELAZIONE:

Dopo aver realizzato il circuito su multisim ed effettuando variate prove con un oscilloscopio,posizionandoci all'uscite del nostro circuito abbiamo notato che,nelle varie prove il segnale era diverso su ogni circuito perché il valore delle resistenze variava inseguito dovevamo calcolarcii il Vpp e T,(periodo). Dopo aver concluso la prova con multisim l'abbiamo ripetuto realizzandola con la basetta (bread board) applicando sempre l'oscilloscopio al uscita  dei nostri circuiti e il segnale doveva combaciare con la prova eseguita con multisim.

MULTIPLEX A 4 INGRESSI:(2)

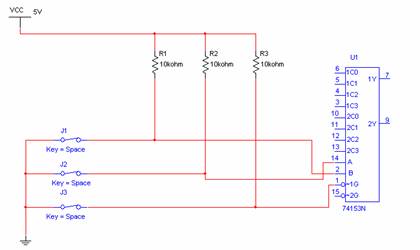

Circuito con il 74153:

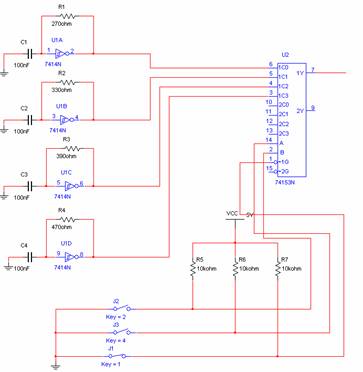

Prova completa:

TABELLA DI VERITA':

PROVA PRATICA:

D₀₌30.1 khz

D₁₌25.7 Khz

D₂₌22.2 Khz

D₃₌18.7 Khz

ELENCO COMPONENTI:(2)

• 3 R₌10 k

• Multiplex74153

• Switch

APPARECCHI DA UTILIZZARE: oscilloscopio

SCOPO:

Determinare il periodo dei 4 multivibratori astabili utilizzando l'oscilloscopio.Le entrate del multiplexer sono comandate da 4 generatori di onde quadre a trigger di schimtt con perioso Tn=1.15*Rn*C.

Collegare l'oscilloscopio all'uscita Y del multivibratore a tenere aperto l'interruttore OE (1);si avversa che un oscillogramma piatto corrispondente al livello logico 0 indipendentemente dallo stato degli interruttori 2 e 4.

Successivamente si chiude l'interruttore OE (0) e verificare la tabella di verità confrontando il periodo dell'oscillogramma con quello dell'oscillatore collegato al multiplex corrispondente all'indirizzo A₁ A₀ impostato.
