Contatore modulo 4 - Elenco materiale

· 313g64d     2 Circuiti integrati funzionanti da Flip Flop J K (7476)

· 313g64d     1 Decoder per display a 7 segmenti (DM9368)

· 313g64d     1 Display a 7 segmenti

Descrizione circuito

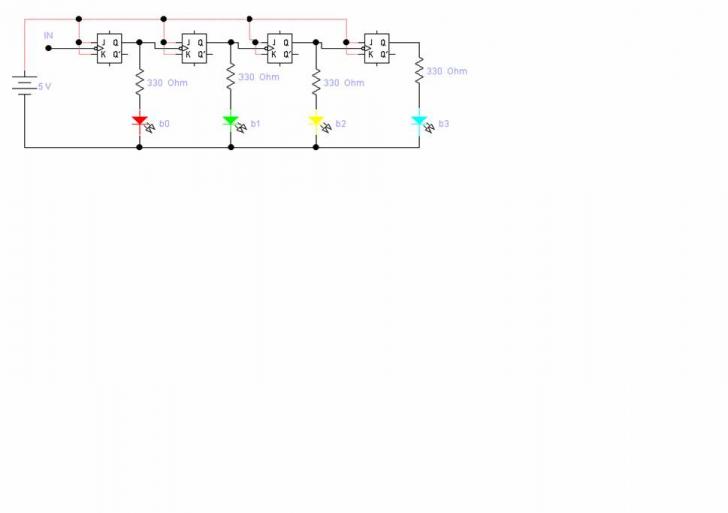

1. 313g64d   Schema a blocchi logici

2. 313g64d   Il contatore è un sistema sequenziale che serve a contare, in codice binario, il numero di inpulsi di clock applicati al suo ingresso. Nel nostro caso serve a contare fino a 15, 0 compreso.

3. 313g64d   Fase realizzativa

Per prima cosa abbiamo inserito sulla bread-bord 2 integrati "7476". Dopo di che, abbiamo alimentato gli integrati "7476", collegandoli a massa e a fase, corrispondenti ai piedini 13 e 5 degli integrati.

Fatto ciò, abbiamo collegato tutti i piedini equivalenti a "J"e "K" a Vcc, attribuendogli quindi valore 1. Dopo di che, nel primo 7476, abbiamo collegato la prima uscita (piedino 15) al secondo clock (piedino 6) e poi a una resistenza da 330 Ω in serie con un led (b0) collegato a massa.

Abbiamo fatto questo anche per la seconda uscita del primo "7476", collegandola sempre a una resistenza da 330Ω in serie con un led (b1) collegato a massa; questa volta però, abbiamo dovuto usufruire anche del secondo integrato "7476", collegandogli al primo clock  (piedino 1), la seconda uscita (piedino 11) del primo "7476".

A questo punto ci rimanevano da collegare ancora 2 cose:

· 313g64d     la prima uscita del 2° "7476" (piedino 15) al secondo clock del 2° "7476" (piedino 6), e poi ad una resistenza da 330 Ω in serie con un led (b2) collegato a massa.

· 313g64d     La seconda uscita del 2° "7476" (piedino 11) ad una resistenza da 330Ω in serie con un led (b3) collegato a massa.

A questo punto, bastava contare in binario fino a 15 semplicemente guardando l'ordine in cui si accendevano i led.

Per semplificarci di più la vita, però, abbiamo deciso di rendere la cosa un tantino più facile e immediata, usufruendo del decoder per il display a 7 segmenti (che ora in poi chiamerò "DM9368") e, naturalmente, del display a 7 segmenti.

Dopo averli posizionati sulla bread-bord, li abbiamo alimentati collegando, per quanto riguarda il decoder, il piedino 16 a fase e il piedino 3 a massa, e per quanto riguarda il display, abbiamo semplicemente collegato il piedino 3 a massa.

A questo punto, dovevamo collegare ciascuna uscita dei 2 integrati "7476", al proprio posto rispetto al decoder. Più precisamente abbiamo collegato:

• la prima uscita (piedino 15) del 1° "7476" al piedino 7 del "DM9368"
• la seconda uscita (piedino 11) del 1° "7476" al piedino 1 del "DM9368"
• la prima uscita (piedino 15) del 2° "7476" al piedino 2 del "DM9368"
• la seconda uscita (piedino 11) del 2° "7476" al piedino 6 del "DM9368"

Fatto ciò, le uniche cose che ci mancavano di fare erano il collegare i piedini corrispondenti ai 7 segmenti, dal "DM9368" al display a 7 segmenti.

Ed è ciò che abbiamo fatto, collegando:

• il piedino 13 (a) del "DM9368" al piedino 7 (a) del display a 7 segmenti
• il  piedino 12 (b) del "DM9368" al piedino 6 (b) del display a 7 segmenti
• il piedino 11 (c) del "DM9368" al piedino 4 (c) del display a 7 segmenti
• il piedino 10 (d) del "DM9368" al piedino 2 (d) del display a 7 segmenti
• il piedino 9 (e) del "DM9368" al piedino 1 (e) del display a 7 segmenti
• il piedino 15 (f) del "DM9368" al piedino 9 (f) del display a 7 segmenti
• il piedino 14 (g) del "DM9368" al piedino 10 (g) del display a 7 segmenti

Finito di fare tutti questi collegamenti, il contatore era pronto a contare fino a 15 in binario, e noi potevamo contare con "lui", o attraverso i led, o più semplicemente guardando il display a 7 segmenti.
