Amplificatore Operazionale

Oggetto: Misurazioni della Banda di un Amplificatore Operazionale

Componenti: N° 1 Amplificatore operazionale A7414

N° 1 resistenza da 47K

N° 1 resistenza da 10 K

Strumenti: Alimentatore, oscilloscopio, generatore di funzioni.

Circuito: Vedi pagina 3

Procedimento: Dopo aver montato il circuito in figura, si rilevano i valori dell'uscita (Vopp) cambiando la freque 818c27i nza de segnale di ingresso (Vipp) come indicato nella tabella seguente.

Tabella :

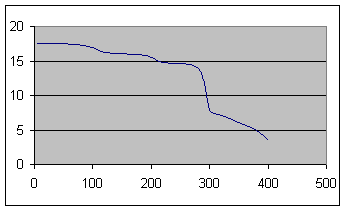

Grafico :

Relazione Finale: L'Esperienza è stata condotta senza problemi ; L'unica difficoltà superata è stata il montaggio dell'oscilloscopio.

L'Amplificatore Operazionale è un amplificatore a più stati con accoppiamento in continua che presenta una amplificazione Aol= , una resistenza d'ingresso

Ri= , una resistenza d'uscita Ro=0, e una larghezza di BW= . Questo richiede anche un' alimentazione duale(+15V e -5V).

Presenta due terminali di ingresso chiamati INVERTENTE(-) e NON INVERTENTE (+) tra qui si determina una differenza di potenziale (Vi)

E un valore di uscita (Vo) dato dalla seguente formula

Vo = Aol * (V+ - V-)

AD ANELLO APERTO viene usato come circuito comparatore.

ANELLO CHIUSO viene usato per realizzare circuiti lineari(Amplificatori) con stabile che dipende solo da elementi passivi esterni come resistenze.

Il circuito usato per l' esperienza e quello dell' Amplificatore invertente in cui:

Vo = -(R2/R1)*Vi

L' amplificazione di questo è dato dalla formula

Aol = Vo/Vi

Si è verificato che con l' aumentare dell' ingresso Vi, l' uscita Vo aumenta mentre quando si supera una certa soglia, l' uscita comincia a diminuire.
