Difetti

• Difficoltà nell'effettuare giunzioni o nell'inserire connettori.
• Ogni giunzione introduce delle attenuazioni.

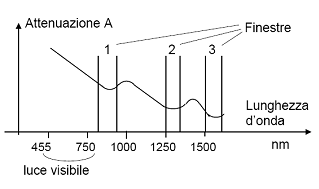

Finestre di trasmissione

Nelle comunicazioni ottiche, lo spettro trasmissivo è descritto in termini di lunghezza d'onda invece che di frequenza. Vi sono tre "finestre" particolarmente adatte all'uso.

• "prima finestra": 850 nm (vicino al campo del visibile), usata soprattutto con economici laser a diodo con luce multimodale. Max 550 metri
• "seconda finestra": 1310 nm, usata con laser multimodali o monomodali. Permette di realizzare collegamenti di 5-10 km su fibre monomodali.
• "terza finestra": 1550 nm, usata con laser monomodali. Questa finestra permette di realizzare le distanze maggiori, compresi collegamenti di 100 km con apparati relativamente economici.

Legge di Snell

L'idice di rifrazione è dato dal rapporto tra la velocita della luce nel vuoto e la velocita del mezzo à n=C/Vmezzo.

La legge di snell dice che:

Se ho due materiali m1, m2 con indice di rifrazione n1 > n2 ed aumento l'angolo alfaI , arriverò ad ottenere l'angolo alfaC (angolo critico) al di sotto del quale il segnale viene riflesso nel mezzo:



Siccome il core ha un indice di rifrazione maggiore del cladding il segnale rimane nel core:

Naria=1   Nacqua=1.33 Nsilicio=3.4 Nfo core=1.5 Cladding=1,457

AlfaC fo=80°   AlfaC acqua-aria=50°

Velocità del segnale fo=0.67 x C=200000 KM/S

PROBLEMATICHE

DISPERSIONE MODALE: dovuta alla propagazione del raggio in modi diversi (multimodale) che arrivano in tempi diversi e tendono a cambiare.

Si riduce graduando l'indice di modulazione e riducendo a dimensione del core e ottenendo quindi delle fibre monomodali.



Nelle fibre a indice graduato l' indice di rifrazione varia gradualmente, decrescendo dal massimo al centro del core fino ad un minimo fra core e cladding.

DISPERSIONE CROMATICA: e dovuto dalla frequenza del colore del raggio che non è ad un'unica frequenza e si riduce utilizzando un segnale laser, che è una sinusoide pura.

Spettro elettromagnetico
