Reti locali e cablaggio strutturato - I componenti passivi

elettronica



Reti locali e cablaggio strutturato

Generalità

La necessità di comunicare e di trasmettere informazioni in modo razionale e affidabile ha portato in questi ultimi anni alla realizzazione di sistemi di comunicazione sempre più efficienti e versatili che, al pari dell'impianto idraulico ed elettrico, sono diventati infrastrutture permanenti e parte integrante degli impianti tecnologici dell'edificio. I sistemi di cablaggio per la distribuzione dei segnali possono essere sostanzialmente di due tipi: proprietari (IBM Cabling Sistem, Deconnect Digital, ecc 959f54j ..) oppure pubblici, approvati da enti e organi ufficiali (conformi a standard internazionali o nazionali - EIA/TIA 568A, ISO/IEC 11801, EN 50173).

Il cablaggio strutturato appartiene al secondo tipo e costituisce una rete di comunicazione in grado di veicolare segnali di vario genere (fonia, dati, automazione, ecc..) in un ambito circoscritto, con caratteristiche di flessibilità tali da permettere di adattare e riconfigurare il sistema, in relazione a necessità presenti o future, senza particolari modifiche strutturali. Più precisamente per cablaggio strutturato si intendono l'insieme di cavi, prolunghe, prese utente, connettori, quadri, e pannelli (elementi passivi) necessari a connettere gli apparati elettronici di elaborazione delle informazioni come hub, switch e router (elementi attivi). Queste apparecchiature consentono di ricevere ed inviare dati alle schede di rete dei PC attraverso il sistema di cavi e di collegamenti di un sistema di cablaggio strutturato; gli hub distribuiscono dati condivisi tra tutti gli utenti collegati alla rete, mentre gli switch creano una connessione di tipo univoco tra mittente e destinatario, escludendo in tal modo tutti gli altri utenti collegati. Gli hub hanno tutte le porte sempre attive in collegamento con le altre e condividono la stessa banda di trasmissione. Lo switch, molto simile ad un hub, ha il vantaggio di essere in grado di riconoscere il pacchetto che attraversa la sua porta e, dopo averlo confrontato con una tabella di indirizzi in memoria, di poterlo indirizzare solo sulla porta di destinazione. La banda a disposizione viene attribuita in modo più efficiente migliorando le prestazioni della rete.



Le reti

Il cablaggio strutturato si riferisce ai soli componenti passivi mentre col termine rete (fig. 1) si suole normalmente indicare l'insieme dei componenti attivi e passivi del sistema. In relazione all'estensione dei collegamenti le reti si distinguono tre tipi:

- Local Area Network (LAN) - ha un'estensione limitata e presenta un cablaggio strutturato organizzato per livelli che permette la comunicazione tra le apparecchiature entro un area delimitata, generalmente un solo edifico.

- Metropolitan Area Network (MAN) - si estende fino a 20 -100 km in ambito cittadino

- Wide Area Network (WAN) - detta anche rete geografica, permette il collegamento fra reti LAN su un'area piuttosto vasta utilizzando generalmente linee di gestori pubblici

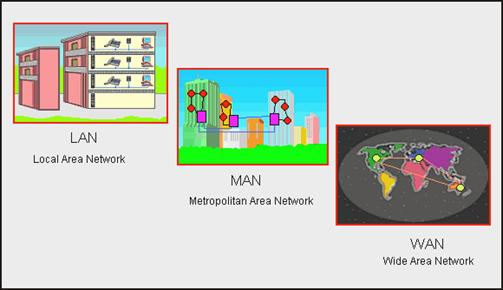

Fig. 1 - Le reti

I componenti passivi

Tipo di cavi

I cavi possono essere in fibra ottica o in rame. La fibra ottica, impiegata per la propagazione della luce, è costituita da fili di materiale vetroso, con sezione circolare composta da due strati coassiali (nucleo o core e mantello o cladding), dotati di una discreta flessibilità (fig.2). Le fibre ottiche sono generalmente identificate da due numeri che rappresentano rispettivamente il diametro in micron di core e di cladding (ad esempio 50/125). La propagazione della luce può avvenire attraverso due tipi di fibre ottiche, le multimodali o le monomodali. Attraverso le multimodali la propagazione avviene seguendo diversi percorsi o modi con una trasmissione a led, mentre attraverso le monomodali la propagazione avviene in un solo modo con una trasmissione ottenuta tramite laser.

La scelta tra i due tipi di trasmissione può essere di natura tecnica o economica: la trasmissione tramite laser garantisce maggiori velocità e maggiori distanze coperte ma a costi superiori rispetto alla trasmissione a led.

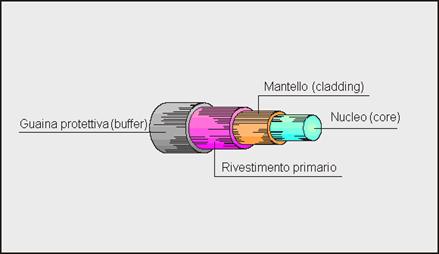

Fig. 2 - Fibra ottica

I cavi più utilizzati sono in rame (fig.3) a quattro coppie, intrecciati con un passo di twistatura diverso per ogni singola coppia. La twistatura, detta anche binatura, è un procedimento nel quale le coppie di conduttori vengono tra loro ritorte. Con questa tecnica, eventuali disturbi di natura elettromagnetica vengono indotti su ogni coppia in modo uguale e contrario, elidendosi. Si suddividono in cavi non schermati, UTP - Unfoiled Twisted Pair e in cavi schermati, FTP - Foiled Twisted Pair. Esiste sul mercato anche un cavo con coppie singolarmente schermate in foglio d'alluminio più uno schermo generale in calza di rame, S - FTP Shielded-Foiled Twisted Pair.

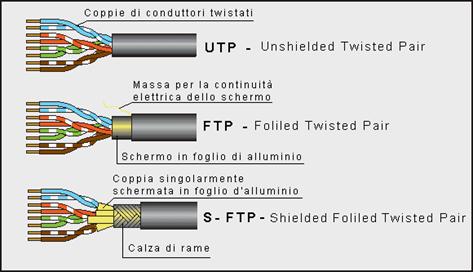

Fig. 3 - I tipi di doppino

Le singole coppie di ogni cavo in rame sono identificabili tramite numerazione e colori:

coppia 1 - bianco/blu - blu

coppia 2 - bianco/arancio - arancio

coppia 3 - bianco/verde - verde

coppia 4 - bianco/marrone - marrone

Prese e connettori per pannelli di permutazione

I pannelli di permutazione, normalmente installati in armadi, sono costituiti da un insieme di componenti che consentono di gestire in modo flessibile la distribuzione dei segnali attraverso i cavi di collegamento ai quali fanno capo. La connessione delle coppie di conduttori viene solitamente realizzata secondo quanto stabilito dagli standard EIA/TIA - T568A e EIA/TIA - T568B (fig. 4). Tutti e due i modi di connessione, essendo perfettamente equivalenti (differiscono solamente per l'inversione della coppia 2 con la coppia 3), possono essere indifferentemente utilizzati purché in ogni impianto lo schema di collegamento sia unico e sia quindi evitato l'impiego contemporaneo di entrambi i metodi; o si utilizza lo standard T568A o lo standard T568B.

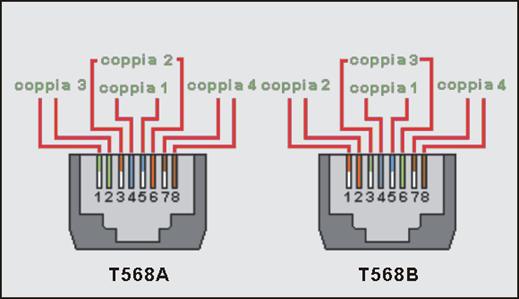

Fig. 4 - Le prese quadro e i due standard di comunicazione con i relativi codice colore

Le prese quadro, schermate o non schermate, sono in genere riunite in batterie pre-assemblate denominate pannelli di permutazione, a 12-24 o 48 connettori modulari con terminazioni standard 110 cablabili mediante apposito attrezzo ad impatto (impact-tool - fig.5).

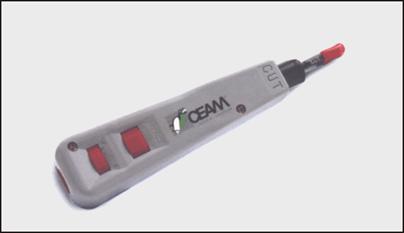

Fig. 5 - Attrezzo ad impatto (impact-tool) per morsettiera tipo 110

Per garantire una maggior flessibilità nel caso in cui si dovessero effettuare modifiche future nell'uso delle prese, è consigliabile l'impiego di connettori tipo RJ45 adatti sia per la telefonia sia per la trasmissione dati. I connettori (plug) possono essere schermati o non schermati come le prese. Si attestano sui due capi del cavo a formare le cosiddette patch cords (bretelle di permutazione) svolgendo la duplice funzione di collegamento dei vari dispositivi alla postazione di lavoro e di permutazione delle linee nei quadri o armadi di distribuzione. Le bretelle di permutazione possono essere assemblate in loco oppure, come abitualmente si consiglia, precablate in fabbrica. L'uso di componenti assemblati in fabbrica fornisce una maggiore garanzia all'installatore perchè il costruttore, sottoponendo i componenti a severi controlli e certificandone la qualità, ne garantisce la rispondenza agli standard previsti in fase di progettazione. Rendendosi necessario l'assemblaggio da parte dell'installatore può essere comodo utilizzare i connettori a perforazione di isolante (fig. 6) che facilitano la connessione riducendo nello stesso tempo la lunghezza di sbinatura. In ogni caso è molto importante in fase di cablaggio adottare specifiche precauzioni per evitare collegamenti errati o malfatti che potrebbero pregiudicare il buon funzionamento dell'impianto.

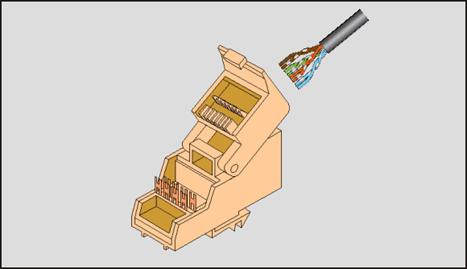

Fig. 6 - Connettore RJ45 a perforazione d'isolante

Prese utente

Nella postazione utente è sempre buona norma prevedere almeno due prese tipo RJ45, una per la telefonia e una per la trasmissione dati. I connettori possono essere a connessione rapida, a perforazione di isolante, oppure previsti per connessione realizzabile attraverso l'impiego di particolari attrezzi. Sono comunque da preferire le prese che permettono di ridurre al minimo la lunghezza necessaria per eseguire la connessione e conseguentemente la lunghezza di sbinatura delle coppie.

Quadri ed armadi

I quadri e gli armadi (rack), molto simili a quelli per uso elettrico, per essere adatti al cablaggio strutturato devono possedere alcune caratteristiche peculiari:

- devono essere sufficientemente profondi per permettere adeguati raggi di curvatura dei cavi,

- devono presentare una distanza tra pannelli e porta di chiusura tale da permettere un'agevole installazione delle bretelle di permutazione che, necessitando di un certo spazio per le connessioni, non devono subire schiacciamenti e pieghe con angoli troppo acuti,

- devono essere facilmente accessibili in fase di cablaggio e nelle successive fasi di manutenzione.

I quadri sono normalmente fissati a parete e sono presenti sul mercato con struttura fissa o rotante. I quadri a struttura rotante permettono un accesso facilitato nelle fasi di installazione ma soprattutto in fase di manutenzione periodica dell'impianto. Gli armadi, di dimensioni più grandi, sono appoggiati direttamente al pavimento e come i quadri possono essere a struttura fissa o rotante, anche se i problemi di accessibilità tipici dei quadri possono essere ovviati favorendo l'accesso dalla parte posteriore del quadro. Generalmente gli armadi possono essere smontabili. Sia i quadri sia gli armadi presentano montanti forati e distanziati secondo uno standard di 19 o 10 pollici. Lo standard tradizionale è il 19 pollici ma, per le reti di piccole dimensioni, sovente si utilizzano dei piccoli armadi da parete con standard 10 di pollici denominati appunto mini rack.

La struttura del sistema

Nel cablaggio strutturato assumono notevole rilevanza gli aspetti normativi ed in particolare lo standard, sviluppato negli Stati Uniti, EIA/TIA 568 che è stato preso come riferimento nella stesura di tutte le più recenti normative. Questo standard fissa i requisiti essenziali che deve possedere un cablaggio strutturato che si sviluppi su un gruppo di edifici facenti parte di uno stesso comprensorio, su un singolo edificio o su un unico piano di un edificio. Per comprensorio si intendono un gruppo di edifici edificati su un appezzamento di terreno di dimensioni circoscritte oppure anche su più appezzamenti vicini purché collegati mediante strutture edili permanenti come sovrappassi, sottopassi, ecc..

Topologia del cablaggio

La topologia più razionale e che si presta meglio agli sviluppi dell'impianto è la cosiddetta struttura di tipo stellare gerarchico caratterizzata da alcuni punti, detti centri stella, che rappresentano, secondo un prestabilito ordine gerarchico, diversi livelli. In figura 7 è rappresentata una tipica struttura stellare gerarchico nella quale sono evidenziati i vari centri stella che si riferiscono rispettivamente al comprensorio, all'edificio o al piano dell'edificio.

Fig. 7 - Topologia e distanze limite in un cablaggio strutturato sviluppato secondo una struttura stellare gerarchico

Unità topologica

Descrizione EU

Descrizione USA

Centro stella di comprensorio



Campus Distributor (CD)

Main Cross-connect (MC)

Centro stella di edificio

Building Distributor (BD)

Intermediate Cross-connect (IC)

Centro stella di piano

Floor Distributor (FD)

Telecomunication Closet (TC)

Dorsale di comprensorio

Interbuilding Backbone

Dorsale di edificio

Intrabuilding Backbone

Dorsale di piano

Floor Backbone

Locale tecnologico

Equipment Room (ER)

Postazione di lavoro

Work Area

Tab. 1 - Unità topologiche di un cablaggio strutturato stellare gerarchico

Nel centro stella di comprensorio (fig. 8), in un apposito locale ricavato nell'edificio principale, sarà ubicato il permutatore di comprensorio al quale, attraverso la dorsale di comprensorio, si collegano i vari centri stella di edificio.

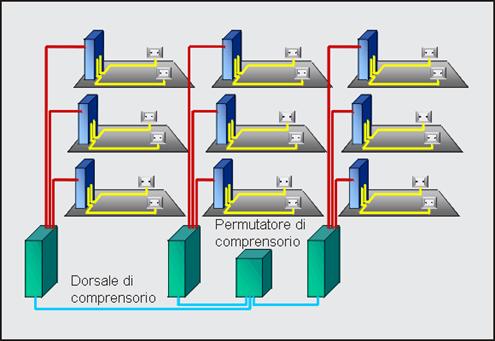

Fig. 8 - Tipico cablaggio in edifici di un comprensorio privato

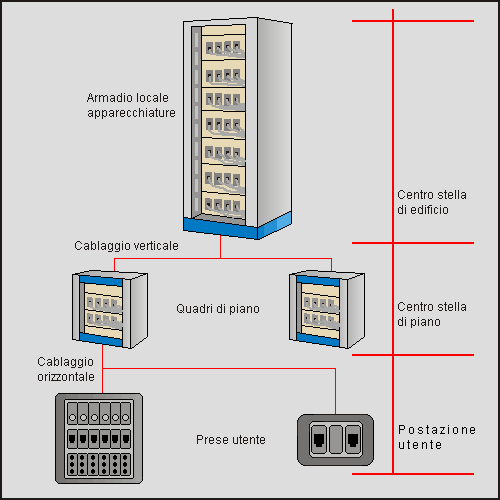

Da ogni centro stella di edifico (permutatore di edificio) si sviluppa il cablaggio verticale o dorsale di edificio che connette i diversi armadi di piano (permutatori di piano) (fig. 9).

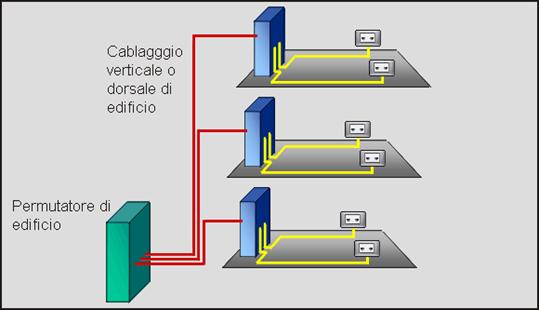

Fig. 9 - Cablaggio verticale in un edificio

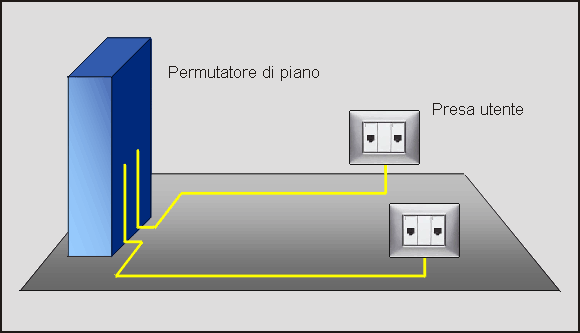

Dal distributore di piano si sviluppa il cablaggio orizzontale fino alle prese delle postazioni di lavoro (fig. 10) alle quali fanno capo, collegati mediante appositi cavi di connessione, i vari dispositivi dell'utente (fig. 11).

Fig. 10 - Cablaggio orizzontale in un edificio

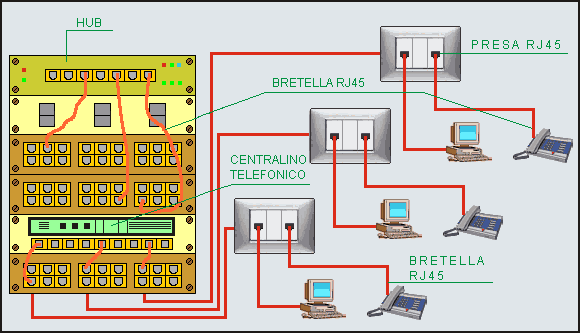

Fig. 11 - I collegamenti alla postazione utente

Gli impianti possono essere schermati o non schermati. La schermatura garantisce una buona immunità dai disturbi elettromagnetici e conseguentemente una migliore qualità nella trasmissione dei segnali. Allo stesso modo si ottiene anche una limitazione nell'emissione dei disturbi riducendo quindi l'inquinamento ambientale. La scelta tra i due tipi di distribuzione (ovviamente la schermatura comporta un aggravio nei costi rispetto ad un impianto non schermato) dipende essenzialmente dalle prestazioni che si richiedono ad un'installazione ed in particolare alle caratteristiche ambientali del luogo di posa dell'impianto. In figura 12 è riportato un esempio dei componenti passivi necessari alla realizzazione di un cablaggio strutturato in un edificio.

Fig. 12 - Esempio di architettura e componenti del cablaggio strutturato di un edificio

Le norme d'installazione

Per uniformare gli standard di cablaggio strutturato due enti statunitensi l'EIA (Electronic Industry Association) e la TIA (Telecomunication Industry Association) proposero uno standard che prese il nome di EIA/TIA 568. Notificato nel 1991 per gli Stati Uniti dall'ANSI, divenne presto un riferimento anche al di fuori degli USA. Qualche anno dopo, nel 1994, fu proposto uno standard internazionale, evoluzione del vecchio standard, che prese il nome di ISO/IEC 11801. In Europa si richiede sempre di più la rispondenza allo standard internazionale ISO/IEC 11801 non molto diverso da quello statunitense EIA/TIA 568 se non per alcuni aspetti marginali come la topologia, la terminologia, la categoria di classificazione dei collegamenti, il tipo di mezzi di comunicazione e la messa a terra dell'impianto. Lo standard Europeo è la Norma EN50173 che del resto differisce minimamente dallo standard ISO/IEC 11801. Per quanto concerne la qualità dei cablaggi e le caratteristiche trasmissive dei componenti ci si riferisce a categorie e classi così come indicato nella tabella 2. La categoria descrive le caratteristiche del singolo componente mentre la classe le prestazioni dell'impianto nel suo insieme. Un impianto nel quale coesistono componenti di categoria diversa viene declassato in relazione al componente meno pregiato rendendo non conveniente l'esecuzione di impianti con componenti di differente categoria.

Velocità di trasmissione

Categoria

Classe

ISO/IEC 11801

EIA /TIA 568A

EN 50173

Fino a 100 kHz


A




Fino a 1 MHz


B






Fino a 16 MHz


C




Fino a 20 MHz






Fino a 100 MHz


D




5e

D 2000




Fino a 250 MHz


E




Fino a 600 MHz


F




2 GHz

Fibra ottica

Ottica




Tab. 2 - Categorie e classi


Collaudo e certificazione del cablaggio

Il collaudo del sistema prevede, ad installazione completamente ultimata, test per verificare il rispetto delle prestazioni stabilite in fase di progetto. Con appositi strumenti, un apparecchio trasmittente ed uno ricevente, si effettuano delle misure su tutte le parti dell'installazione per accertare la conformità dell'impianto agli standard e stabilire in tal modo la classe di appartenenza del sistema (fig.13). I risultati delle prove se rispondenti agli standard stabiliti vengono raccolti in apposita documentazione e costituiscono la certificazione dell'impianto.

.

Fig. 13 - Il collaudo
