Realizzare un circuito logico e verificarne il funzionamento.

elettronica




Inviare l'articolo a Facebook Inviala documento ad un amico Appunto e analisi gratis - tweeter Scheda libro l'a WhatsApp - corso di
















OGGETO DELL'ESERCITAZIONE


Porte logiche


SCOPO




Realizzare un circuito logico e verificarne il funzionamento.



MATERIALE ADOPERATO


Valigetta didattica

1 integrato 7400 NAND

1 integrato 7402 NOR

1 integrato 7404 NOT

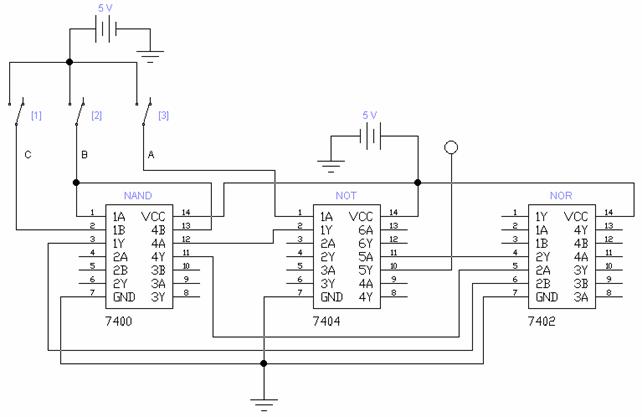

SCHEMA ELETTRICO:













SCHEMA DI MONTAGGIO:










Con quest'esercitazione si è voluto realizzare un circuito con porte logiche in grado riprodurre in uscita i valori di (f) secondo le combinazioni rappresentate nella tabella di verità sotto riportata:


























































Per far ciò, sono stati utilizzati i seguenti circuiti integrati:

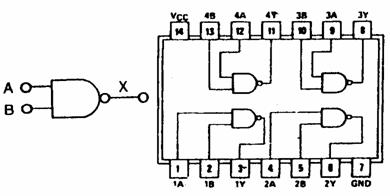

7400 NAND

La funzione logica NAND equivale alla negazione del prodotto e si esprime con la notazione:





Tabella di verità

A

B

X


















Il circuito logico integrato relativo alla NAND è il 7400, quadruple 2 input positive NAND gate.

I circuiti logici NAND possono avere più di due ingressi, ed è sufficiente che uno di essi sia allo stato 0 perché l'uscita X sia sempre 1.

7402 NOR

La funzione logica NOR equivale alla negazione della somma logica e si esprime con la notazione:





Tabella di verità

A

B

X


















Il circuito logico integrato relativo alla NOR è il 7402, quadruple 2 input positive NOR gate.

I circuiti logici NOR possono avere più di due ingressi, ed è sufficiente che uno di essi sia allo stato 1, perché l'uscita X sia sempre 0.

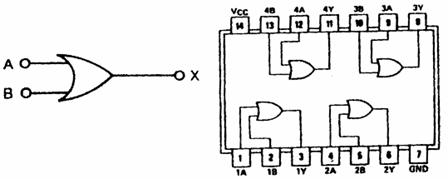

7432 OR

La funzione logica OR, o somma logica, si esprime con la notazione:





Tabella di verità

A

B

X















Il circuito logico integrato relativo alla OR con 2 ingressi è il 7432: quadruple input positive OR gate. Per le funzioni logiche OR vale la regola: qualunque sia il numero degli ingressi X assume il valore logico 1 se almeno una delle variabili di ingresso A,B,C. assume lo stato logico 1.

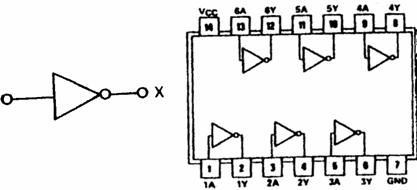

7404 NOT

La funzione logica NOT, o negazione, si esprime con la notazione:





Tabella di verità

A

X










Il circuito logico relativo alla NOT è il 7404, hex inverter.


SPIEGAZIONE DEL CIRCUITO:


Nel nostro caso si è dovuto utilizzare una porta NOR in mancanza di una porta OR, ma per rimediare è stato necessario inserire all'uscita della NOR un inverter, in altre parole una NOT, in modo da ottenere lo stesso risultato ottenuto con una OR (vedi schema di montaggio).


Descrizione


; basta che sia 1 per f essere 1.

è 1 se CB = 0; Se CB = 1, = 0

è 1 se = 0; Se = 1, = 0

(vedi tabella di verità del circuito).




Finito il montaggio del circuito si è osservato che in tutte le combinazioni tranne la combinazione 110 all'uscita si aveva sempre il livello logico alto 1, quindi il circuito è in grado di riprodurre in uscita i valori di (f) secondo le  combinazioni rappresentate nella tabella di verità.
