Relazione tra il numero di rami e il numero di nodi e maglie di un circuito elettrico

In una rete elettrica, indicando con 555i81f n il numero dei nodi, con m il numero delle maglie indipendenti e con r il numero dei rami, si ha sempre (r = n - 1 + m) Più maglie si dicono indipendenti se nessuna di loro è una combinazione lineare delle altre, ad esempio tutte le maglie contigue e che non si comprendono l'una nell'altra sono sicuramente indipendenti.

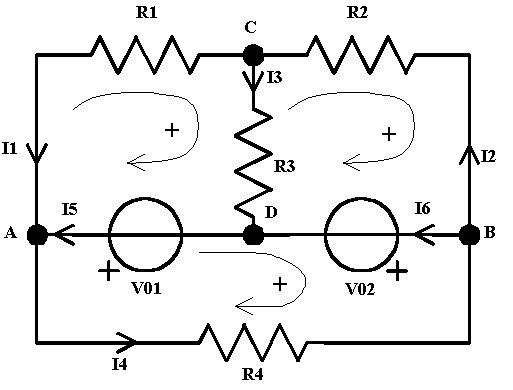

Con riferimento alla rete in corrente continua riportata nella figura sottostante, si individuano quattro nodi, tre maglie indipendenti e sei rami.
