IL CONDENSATORE

Condensatore e diodo

8.1 Obiettivi

a) saper creare un circuito in cui siano presenti un condensatore e un diodo

b) saper creare il grafico di tale circu 717e45h ito

8.2 Materiali utilizzati

Nell'esperienza è non è stato materialmente usato nessun materiale, ma le varie attrezzature sono state utilizzate al computer, utilizzando il programma Micro-Cap 8

- un generatore onda quadra (square)

- due resistenze (1000 Ω e 100 Ω)

- un condensatore (68 pF)

- un diodo (generic)

8.3 Raccolta ed elaborazione dati

I circuiti che andremo a creare sono equivalenti ai seguenti:

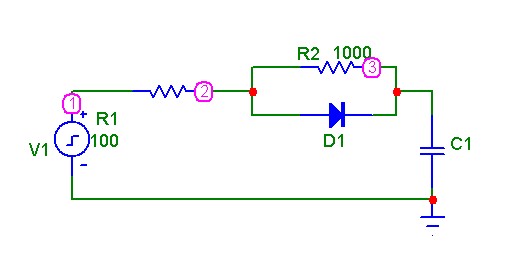

Circuito 1

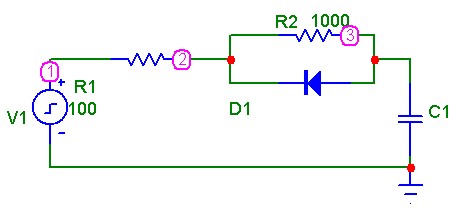

Circuito 2

Vediamo ora come risultano i grafici dei due circuiti:

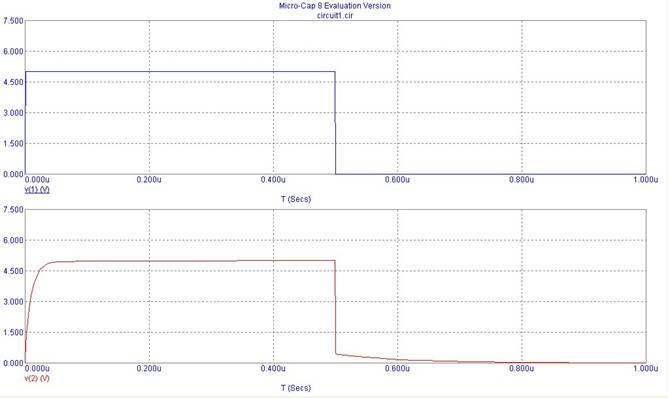

Grafico primo circuito

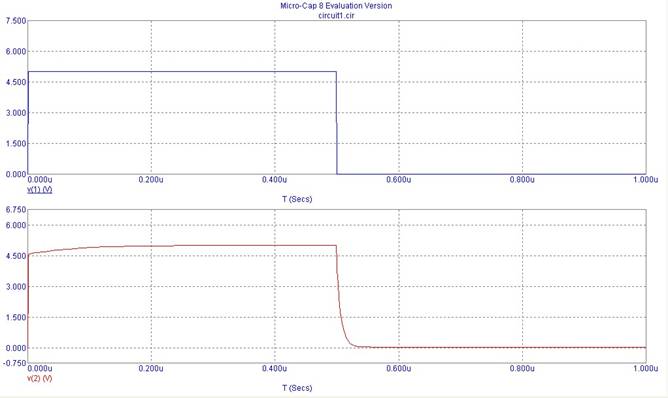

Grafico secondo circuito

8.4 Conclusioni

L'esperienza è stata completata e sono stati trovati i grafici corretti.
