Relazione di elettronica - Strumenti utilizzati

elettronica



  929i84j   929i84j   929i84j   929i84j   929i84j   929i84j

  929i84j   929i84j   929i84j   929i84j   Relazione di elettronica


Strumenti utilizzati:

  • Fili conduttori
  • Logiclab
  • Integrato 7474

  929i84j   929i84j




  929i84j   929i84j     D  929i84j   929i84j   929i84j   929i84j   929i84j   929i84j   929i84j Q






  929i84j   929i84j   929i84j   929i84j   929i84j   929i84j   929i84j   929i84j   929i84j




D

CK

Q













  929i84j   929i84j   929i84j


  929i84j   929i84j   929i84j CK

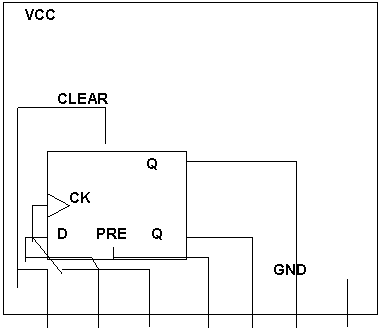

SCHEMA ELETTRICO DEL FF-D




















Lo scopo di quest'esperienza è quello di approfondire la conoscenza del FF-D 7474. Come sappiamo il flip flop di tipo D, dopo l'impulso di clock, fa diventare l'uscita uguale all'entrata, questo perché i due ingressi sono negati.

  929i84j   929i84j   929i84j   929i84j   929i84j   929i84j   929i84j


  929i84j     14 13 12 11 10 9 8



















  929i84j 1 2 3 4 5 6 7



Schema elettrico dell'integrato 7474


Nell'esperienza non abbiamo collegato il piedino 4, cioè il Prereset. Così abbiamo cominciato a collegare i vari fili ai rispettivi piedini, e dopo aver collegato il piedino 14 all'alimentatore VCC e quello 7 alla massa GND abbiamo collegato il FF. Il piedino 1 è il Clear che serve però solo una volta per resettare il FF-D, il piedino 2 lo abbiamo collegato ad uno switch del logiclab così da poter variare l'ingresso D, il piedino 3 è il clock, che viene collegato o ad uno switch o ad un pulsante, così da poter variare l'impulso del clock che nel nostro caso è attivo nel fronte di salita (cioè nel passaggio da 0 a 1), ed infine abbiamo collegato il piedino 5 ad un led, così da poter leggere il valore dell'uscita Q, se questo si accenderà il valore sarà 1 - se non si accenderà sarà 0. Dopo aver effettuato i collegamenti abbiamo eseguito dei punti per verificare il reale funzionamento del FF-D:

Se alimentando il circuito il led si accende, questo va messo a massa col Clear e poi si può togliere.

Porre D a 1 e lasciandolo sempre a 1 attivare il clock, il led si deve accendere.

Porre D=0 e senza applicare il Ck il led deve rimanere acceso.

Sempre con D=0 applicare un impulso di Ck, il led si deve spegnere.

Con clock fisso a 0, variare più volte il D; il led che era spento deve rimanere tale.

Porre D a 0 e successivamente Ck a 1; variare ora D più volte lasciando sempre a 1 il clock, anche in questo caso deve il led rimanere spento.

Porre e mantenere D=1, successivamente, portare e mantenere il Ck a 1: il led si deve accendere.

Mantenere il clock a 1 e riportare D a 0, solo ora riportare il Ck a 0 e con queste condizioni il led rimane acceso.


Conclusioni

Dal punto 3 si deduce che il dato si trasferisce in una uscita in corrispondenza del clock, dal punto 5 invece, poiché le variazioni di D con il Ck fisso non variano l'uscita, si deduce che il FF 7474 non agisce sul livello del CK ma su uno dei due fronti, in conclusione si può aggiungere che il CK agisce sul fronte di salita.





  929i84j   929i84j   929i84j

Ck






D







Q
