Relazione di elettronica laboratorio.

Multivibratore monostabile

Titolo : Multivibratore monostabile.

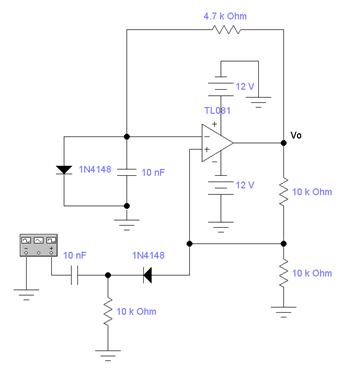

Schema elettrico :

Elenco componenti :

-integrato TL081;

-N°1 resistenza da 4.7KΩ;

-N°3 resistenze da 10KΩ;

-N°2 condensatore da 10nF;

-N°2 diodi 1N4148.

Elenco strumentazione :

-Alimentatore (-12V; +12V);

-Oscilloscopio analogico;

-Generatore di funzioni.

Descrizione esperienza :

Innanzitutto abbiamo montato il circuito come da schema elettrico, utilizzando come amplificatore l'integrato TL081. L'integrato è stato alimentato con +12V al piedino 7 (+VCC) e con -12V al piedino 4 (-VCC). Il circuito di comando composto dal condensatore CT, dalla resistenza RT e dal diodo DT (in basso a sinistra nello schema elettrico) riceve in ingresso un segnale vi che, grazie al circuito di comando viene trasformato in impulsi negativi e positivi. Solamente l'impulso negativo raggiungerà il monostabile perché quello positivo verrà tagliato dal diodo DT.

Il canale A dell'oscilloscopio è stato collegato dove entra il segnale , in modo da verificare che fosse corretto. Il canale B invece è stato collegato all'uscita dell'amplificatore operazionale (piedino 6). Il multivibratore

Per calcolare il periodo T del multivibratore monostabile si utilizza la seguente formula :

β si calcola facendo il partitore resistivo :
