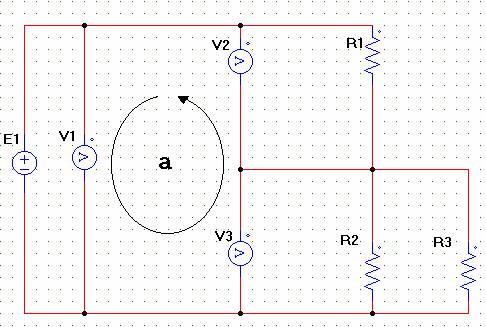

SCHEMA ELETTRICO:
R1= 106 Ohm
R2= 25 Ohm
R3= 215 Ohm
R2\\R3= 22.4 Ohm
KV 1-2-3= 1
Dall'esperienza abbiamo ricavato la seguente tabella:
V1 (generatore) |
V2 (caduta su R1) |
V3 (caduta su R2\\R3) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dopo aver assemblato il circuito, lo abbiamo alimentato con tensioni di 10, 15, 25, 30 ed infine 50 volt. Abbiamo potuto misurare agevolmente le cadute di potenziale presenti sulle resistenze poiché la costante di lettura dei voltmetri era 1. Una volta ricavati i dati li abbiamo inseriti in una tabella, osservando che la somma delle cadute di potenziale (V2 e V3) presenti sulle resistenze era uguale alla tensione del generatore (V1).
Abbiamo perciò verificato il secondo principio di Kirchhoff, il quale afferma che:
IN UNA MAGLIA LA SOMMA ALGEBRICA DI TUTTE LE DIFFERENZE DI POTENZIALE E' UGUALE A ZERO. Questo principio è detto anche Principio alle maglie.
