Misura di potenza

con voltmetro-amperometro-wattmetro

Scopo della misura:

Eseguire una misura di potenza dissipata da un resistore attraverso un wattmetro analogico da laboratorio.

Schemi e apparecchiature:

Generatore di tensione variabile (0-510Vcc);

Voltmetro analogico da laboratorio;

Amperometro analogico da lab 131i83b oratorio;

Wattmetro analogico da lab 131i83b oratorio;

Reostato (120 Portata max: 2A, Potenza dissipata max: 800W).

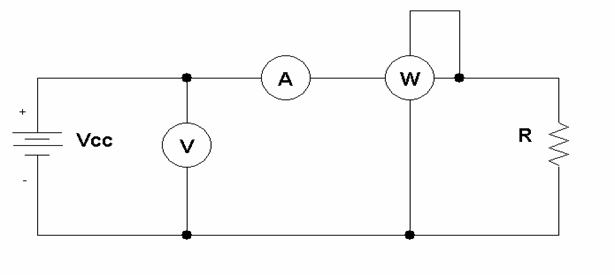

Rappresentazione grafica del circuito costruito:

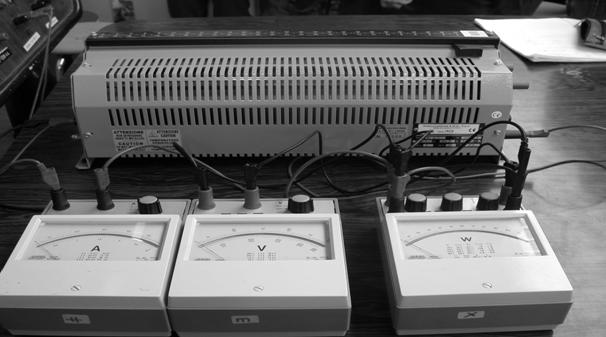

fotografia dello schema circuitale realizzato:

Teoria delle misure:

Il wattmetro

Formule e tabelle:

Formula della potenza: P=V*I

K=Portata dello strumento impostata per la misura.

Svolgimento della misura e risultati:

Il montaggio del circuito prevede di inserire un voltmetro in parallelo e una amperometro in serie al wattmetro. Azionare il generatore di tensione ed osservare attentamente il voltmetro, l'amperometro e il wattmetro leggendovi il numero di divisioni indicate. Cambiare attraverso l'apposita manopola il valore della tensione generata e ripetere le operazioni descritte precedentemente per tre volte. Riportare i dati misurati in un apposita tabella (vedi pag. prec.)

Conclusioni:

Confrontando i valori di potenza ottenuti teoricamente attraverso la formula(P=V*I) con quelli misurati sperimentalmente si può ben notare che nell'ambito delle incertezze coincidono e quindi è possibile affermare che lo scopo delle misure è stato raggiunto. Vale a dire che è stata eseguita con successo una misura di potenza dissipata da un resistore attraverso un wattmetro analogico da laboratorio.
