Relazione di impianti "Impianto per l'accensione e lo spegnimento di un motore trifase"

elettronica

Relazione di impianti

"Impianto per l'accensione e lo spegnimento di un motore trifase"

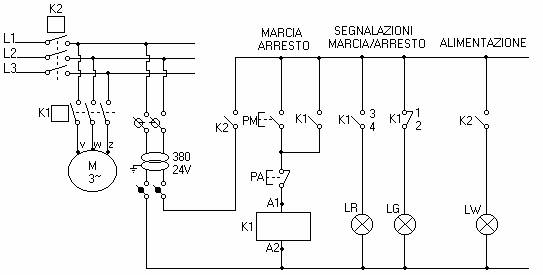

Schema funzionale:

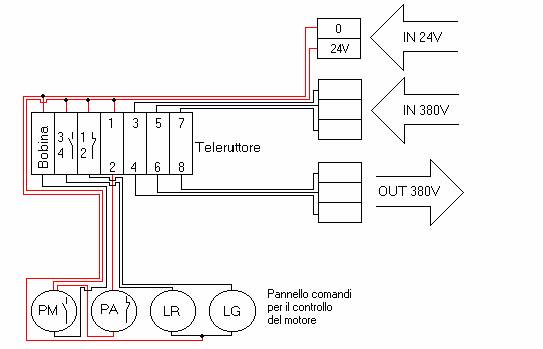

Schema topografico:

DESCRIZIONE CIRCUITO:

Questo tipo di avviamento consente di collegare direttamente alla rete di alimentazione i motori asincroni trifase e richiede, al momento della chiusura del circuito, una corrente superiore a quella nominale, tale corrente viene chiamata corrente di spunto o di inserzione.

Durante la fase di avviamento il motore sviluppa una coppia di spunto che superiore alla coppia resistente, si determina in tal modo la rotazione e quindi della messa in marcia del rotore.

Sia la corte di spunto che la coppia sviluppata nella fase di avviamento hanno valori superiori alla corrente nominale e alla coppia nominale, variando dalle 5 alle 8 volte per la corrente e dalle 2 alle 3 volte per la coppia.

L'uso dei contattori consente di avviare i motori a distanza e di evitare un loro riavvio automatico dopo la mancanza di tensione.
