Relazione di elettronica

elettronica


Inviare l'articolo a Facebook Inviala documento ad un amico Appunto e analisi gratis - tweeter Scheda libro l'a WhatsApp - corso di




Relazione di

elettronica



Titolo:

risposta in frequenza in un amplificatore operazionale in configurazione invertente.


Scopo:

realizzare un amplificatore invertente (μA 741) che fornisca un guadagno uguale a 10.


Materiale:

Bread board, amplificatore operazionale integrato μA 741, oscilloscopio, alimentatore, generatore di funzioni


Prerequisiti:




La banda passante è l'intervallo di frequenza compreso tra 0 e la frequenza di taglio e può essere definita in tre modi diversi: rispetto al guadagno, rispetto al guadagno espresso in db e in modo matematico.

La frequenza di taglio si ha quando si riduce del 70% rispetto al valore di centro banda (riferito al guadagno);

In corrispondenza della frequenza di taglio il guadagno si riduce di 3db (riferito al guadagno espresso in db)

Nel caso matematico il guadagno si riduce di  2 volte.


Schema elettrico:



Condotta della prova:

Realizzare un'amplificatore invertente μA 741 che fornisca un guadagno|AV|=10. Applicare in ingresso un'onda sinusoidale di ampiezza VSPP = 200mV e, variando la frequenza da 10Hz a1MHz, rilevare i valori di VOPP per tracciare il diagramma di risposta in frequenza (modulo del guadagno). Quanto vale la banda passante?


Tabella:

VsPP

f

VoPP

|AV| = VoPP/VsPP

Adb = 20 log VoPP/VsPP





































1K





10K





20K





30K





40K





50K





60K





70K





80K





90K





96,6K





100K





120K





150K





180K





200K





250K





300K





400K





500K





600K





700K





800K





900K





1M








La frequenza di taglio è uguale a 96,6KHz, quindi la tensione di uscita è di 1,41 (perché si riduce di  2 volte); il guadagno è 7 (perché si riduce del 70%) e il guadagno espresso in db si riduce i 3 db (17) rispetto al valore iniziale (20)

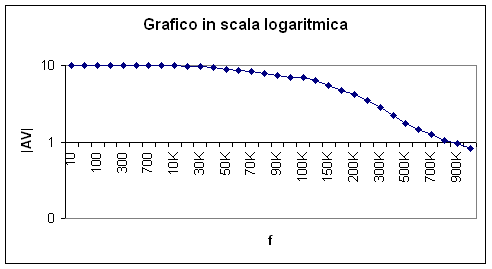

Grafico:




Condotta della prova:

mantenendo il circuito di prima, variare il segnale Vs, in modo da avere VSPP = 2V e valutare come si modifica la risposta in frequenza del circuito.


Frequenza:

VSPP

f

VOPP

|AV| = VOPP/VSPP

Adb = 20 log VOPP/VSPP





































1K





2K





4K





6K





8K





10K





12K





14K





16K





17K





18K





19K





20K





24K





30K





40K





50K





60K





70K





80K





90K





100K





120K





200K





300K





500K





700K





1M

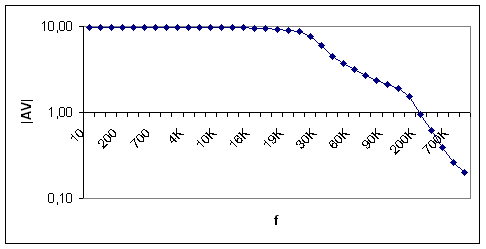

Grafico:




Alle basse frequenze la risposta in frequenza è invariata. La banda di frequenza entro cui il segnale è amplificato in modo lineare è però più limitata in quanto le variazioni del segnale di uscita sono di 20V.

Quando la frequenza è uguale a 11KHz si ha un inizio di triangolarizzazione dell'onda, che diventa inacettabile  oltre a 20KHz


Conclusioni:
