La cella R-C

Fig.2- 1

In questa figura è rappre 656g64g sentato un condensatore che può caricarsi o scaricarsi chiudendo gli interruttori s o s

Supponiamo che il condensatore sia inizialmente scarico e che all'istante t = 0 venga chiuso l'interruttore s Inoltre supponiamo che i valori di E, R e C siano:

R = 0 V; E = 10V e C = 100 mF.

In questo caso le cariche si distribuiscono istantaneamente sulle armature, il condensatore si porta in un tempo nullo a 10 V e vi rimane.

Infatti, visto che il condensatore è collegato direttamente ai capi della batteria, esso non può che assumere istantaneamente ai suoi capi la stessa tensione E.

Vediamo cosa accade se il condensatore è collegato alla batteria E non direttamente, ma attraverso una resistenza R.

Immaginiamo di porre stavolta

V = 10V; R = 10.000 W; C = 100 mF.

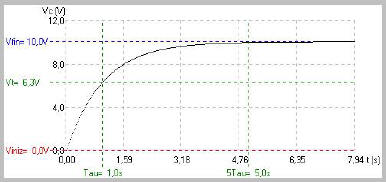

Stavolta, all'atto della chiusura dell'interruttore s il condensatore C non si caricherà istantaneamente, ma attraverso la resistenza R, impiegando un certo tempo, come è mostrato nel grafico accanto:

Stavolta le cariche sono, in qualche modo, rallentate dalla resistenza; non solo, ma si distribuiscono sulle armature del condensatore con una velocità che via via decresce.
