Compito di elettronica

elettronica

Compito di elettronica

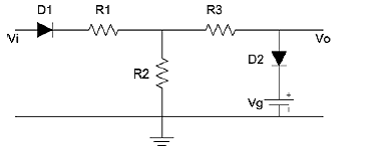

1. Determinare la transcaratteristica statica Vi/Vo del circuito in figura, in cui R1 = 2 kΩ, R2 = 3 kΩ,R3 = 5 kΩ e Vg = 2 V. Si assuma per i diodi Vγ = 0.7 V 959c21j ed r_on = 0.

2. Dato il circuito in figura, in cui VCC = 10 V, Rb1 = 30 kΩ, Rb2 = 20 kΩ ed il transistor presenta β =200, determinare il valore della resistenza RE perché sia IC = 1 mA. Determinare in tale condizione il massimo valore della resistenza RC che è possibile utilizzare perché il transistor non vada in saturazione. Si assuma VBE = 0.7 V e VCEsat = 0.2 V.

3. Utilizzando il circuito precedente come amplificatore a base comune, con RS = 50 Ω ed RC = 2.5 kΩ, disegnare il modello a piccolo segnale dell'amplificatore e determinare il guadagno di tensione Av = Vo/Vs. Si assuma VT = 25 mV e VA = ∞.

N. B. Arrotondare i valori di resistenza all'intero più vicino.

Soluzione

ESERCIZIO 1

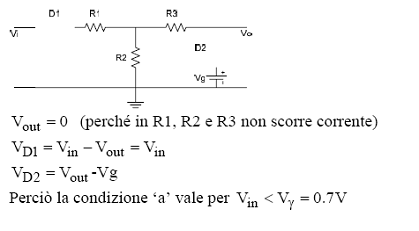

a)  D1 OFF, D2 OFF

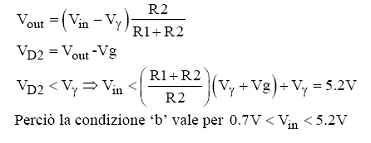

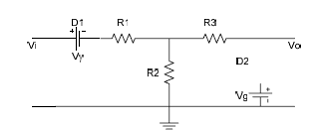

b)  D1 ON, D2 OFF

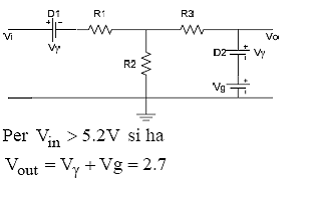

c)  D1 ON, D2 ON

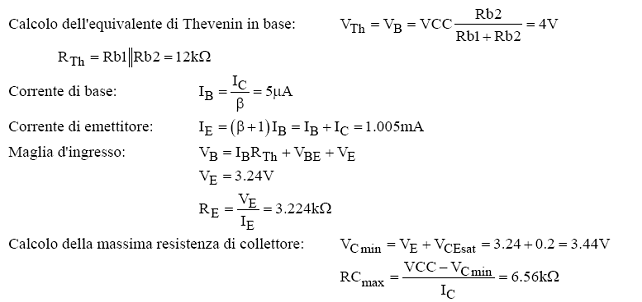

ESERCIZIO 2

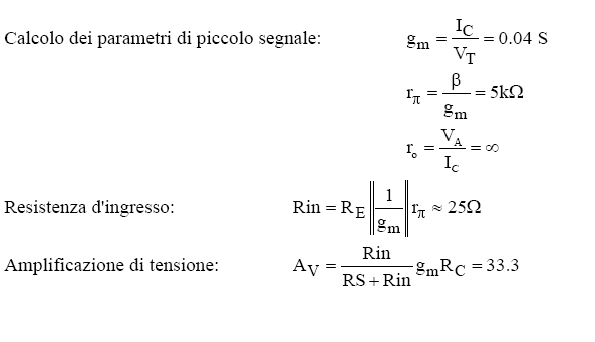

ESERCIZIO 3
