RELAZIONE DI ELETTRONICA:

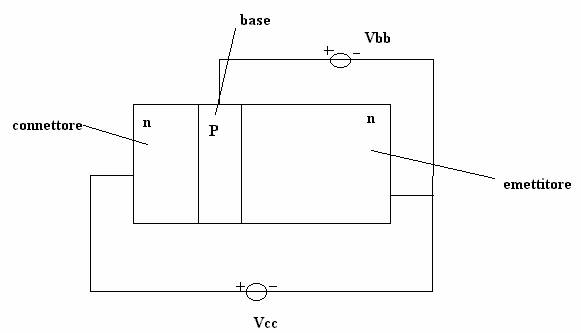

Il BJT (Bipolar Juntion Transistor)è formato da tre parti principali "drogate" dette:

Base: molto stretta e poco drogata;

Emettitore: molto più grande della base e molto più drogato;

Collettore: di grandezza media e drogato più della base ma meno dell'emettitore.

Es.

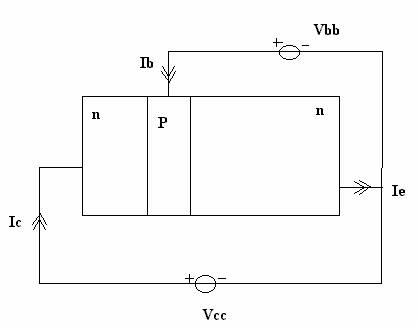

Grazie al movimento degli elettroni che si trovano nel BJT si formano tre correnti dette:

Ib: corrente di base;

Ic: corrente di collettore;

Ie: corrente di emettitore;

Con il teorema di Kirchhoff possiamo scrivere quindi l'equazione ai nodi del circuito:

Ie=Ic+Ib

Quindi possiamo scrivere che:

Ic=aIe  dove a sta a indicare una parte di correte.

Da ciò si deduce che :  Ie=Ic/a e se sostituisco nell'equazione di Kirchhoff Ic/a =Ic+Ib    e quindi a a Ic=Ib e di conseguenza   Ic=Ib a /1-a

Se poniamo il rapporto  (a /1-a b allora il rapporto tra Ib e Ic è questo: Ic=b Ib

Per trovare varie incognite si usano le equazioni alle maglie di Kirchhoff:

Vcc=RcIc+Vce

Vbb=RbIb+Vbe

Ic=bIb
