Titolo:   ANALISI DEL CIRCUITO AMPLIFICATORE INVERTENTE CON UTILIZZO DELL'INTEGRATO TL082

data consegna 03/06/2000

Valutazione__________ ______ ____ _____ _______ ______ ______

Note dell'insegnante:__________ ______ ____ ______________

Firma del docente _____ _______ ______ ____________

Firma degli studenti_____ _______ ______ ___________

Data  03/06/2000

Classe  Alunni: Bettaccini Fabrizio

Innocenti Luca

IV AK

PROVA 1

Con questa prova vogliamo analizzare un circuito amplificatore invertente in continua.

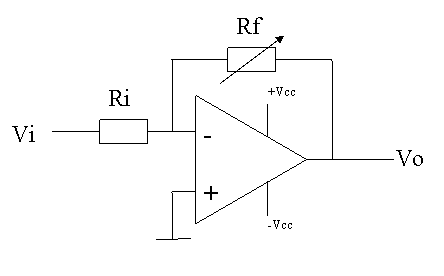

Innanzitutto abbiamo proceduto al montaggio del circuito per mezzo dell' 232f51c integrato TL082 come mostrato in figura 2.

Come tensione d'ingresso abbiamo preso un valore fisso pari a 1 V e una tensione di alimentazione dell'integrato (+Vcc, -Vcc) pari a 15 V. Successivamente abbiamo agito sulla resistenza variabile Rf (un trimmer), cambiando il valore resistivo ad ogni misura. Per far ciò abbiamo utilizzato un multimetro, misurandone prima la resistenza massima, collegandolo ai capi A - B (vedi fig. 1), e successivamente la resistenza efficace tra i capi B - C; a questo punto la Rf risulta essere uguale a:

Rf = Rmax - Reff

A questo punto abbiamo effettuato le misurazioni di Vo, variando la resistenza come mostrato in tabella 1. Da qui ci siamo calcolati il guadagno tramite la seguente formula:

G = Vo/Vi

Il guadagno misurato, ricavato dalla precedente formula, lo abbiamo confrontato con quello calcolato teoricamente con la formula seguente:

G = -Rf/Ri

PROVA 2

In questa seconda esperienza ci siamo calcolati la tensione sulla resistenza Rl. Con lo stesso procedimento della prova precedente abbiamo variato il valore della resistenza Rl e, sempre con una tensione d'ingresso pari ad 1 V e una tensione di alimentazione (+Vcc, -Vcc) uguale a 15V e, per avere un guadagno G = 10 abbiamo posto la resistenza Rf uguale a 10KW, abbiamo proceduto con le varie misurazioni. Da qui, come mostrato in tabella 2, abbiamo calcolato la Il con la formula seguente:

Il = Vo/Rl

			Fig.3 - Amplificatore invertente con OP-AMP TL082 con Rl di carico

TABELLE

	Tabella 1

Vi	Ri	Rf	RL	Vo	Tabella 2   IL
(V)	(KW)	(KW)	(KW)	(V)	Vo/RL (mA)

CONCLUSIONI

Nella prima esperienza abbiamo potuto osservare che il guadagno G si stabilizzava ad una tensione di uscita di circa -13 V, in quanto la tensione di alimentazione è pari a 15V; quindi l'operazionale va in saturazione.

Per quanto riguarda la seconda esperienza, osservando la curva, abbiamo visto che l'andamento della corrente  risulta essere abbastanza conforme all'andamento ideale che ci aspettavamo.
