VERIFICA SPERIMENTALE DELLE LEGGI DI OHM

Strumenti:

Generatore

Voltmetro

Amperometro

Tavoletta delle resistenze

Cavi di collegamento

Oggetto dell'esperienza: Verifica dalla 1^ e 2^ Legge di Ohm

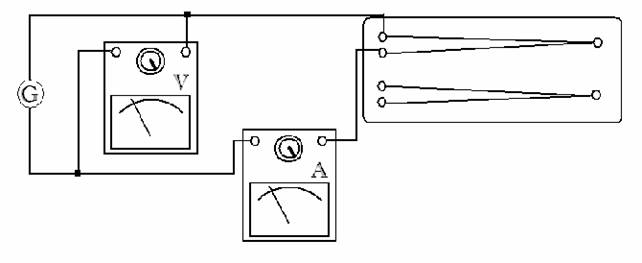

Schema pratico:

Procedimento:

Per verificare sperimentalmente la prima e la seconda legge di Ohm occorre collegare ad un generatore di corrente il Voltmetro collegato ad esso in parallelo e l'Amperometro in serie. Collegando tramite dei cavetti alcuni percorsi che si trovano sulla tavoletta delle resistenze con il voltmetro e l'amperometro, possiamo calcolarci l'INTENSITà (i) di corrente e la DIFFERENZA DI POTENZIALE (∆V) tramite delle proporzioni. I percorsi presi in considerazione sono:

5-6 di materiale Costantana, S= 0,07 mm², φ= 0,5^-6 10^-6 Ωm

1-2 di materiale Nichel cromo Ni-C₂, S= 0,07 mm², φ= 10^-6 Ωm

VALORI AMPEROMETRO

VALORI VOLTMETRO

CALCOLI:

Percorso 5-6

A : FS = X: PA

X = (A*PA)/(FS) = (48* 0,03)/ 100 = 0,0144 V

B : FS = Y : PV

Y = (B*PV) / (FS) = (28* 0,03)/ 100 = 0,28

Percorso 1-2

Applicando le stesse proporzioni abbiamo:

X = (A*PA)/(FS) = (31*0,03)/100 = 0,093

Y = (B*PV)/(FS) = (27*1)/100 = 0,27

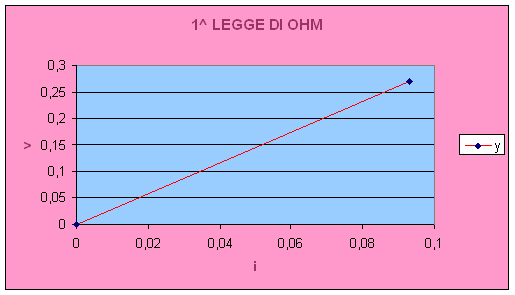

La prima legge di Ohm afferma che la Resistenza viene definita come il rapporto tra la differenza di potenziale e l'intensità di corrente:

R= ∆V/i

Quindi

R₁ = 0,28/0,0144 = 19,4

R₂ = 0,27/0,093 = 2,9

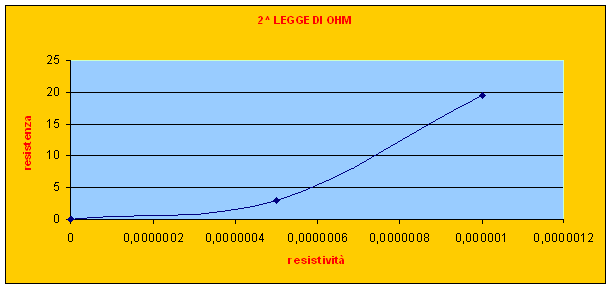

Mentre per quanto riguarda la seconda legge di Ohm, variando la resistività abbiamo:

Infatti la seconda legge di Ohm afferma che la resistenza di un filo conduttore è direttamente proporzionale alla lunghezza l e inversamente proporzionale alla sezione S:

R = * l/S

CONCLUSIONE:

Con questa esperienza abbiamo dimostrato che la resistenza è data dalla natura geometrica e fisica del conduttore.
