MISURA DI POTENZA IN CORRENTE ALTERNATA

Il wattmetro è uno strumento elettrodinamico in grado di misurare la potenza attiva. Elettrodinamico perché è dotato di due bobine una fissa e una mobile. Infatti abbiamo una bobina voltometrica 323h77d e una bobina amperometrica. Abbiamo effettuato la misura su un carico R-L variabile in step. Quanto leggiamo la potenza sul wattmetro dobbiamo tener conto della potenza dissipata sull'amperometrica e quindi  per controllare gli errori di autoconsumo degli strumenti abbiamo inserito un amperometro e un voltometro. Siccome il carico è ohmico- induttivo è stato scelto un wattmetro con coseno molto basso, cos 0.2.

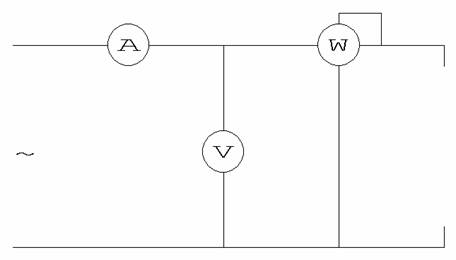

SCHEMA ELETTRICO

Amperometro SEB MOD. AV5 N°14900   - 0..45.65.100Hz con portata 0.5 - 1.2

Voltmetro Samar Milano tipo SL200 ED N°211543 con portata 75 - 150 - 300 V

Wattmetro Samar tipo SL200 ED N°822865 cos§ = 0.2 con portata voltmetrica 75 -150 - 300 V e portata amperometrica 1 - 2 A

1A    R = 8.08 Ω

2A    R = 2.02 Ω

K = portata/fs

Kv = 150/150 = 1

Ka = 2/100 = 0.02

Kw = 300*2 *0.2/150 = 0.8

S = V * I = 124 * 1.2 = 148.8 VA

Cos § = P/S = 110.4 / 148.8 = 0.74

Cos ^-1 0.74 = 42.26°

Sen 42,46° = 0.67

Q = V * I * sen § = 124 * 1.2 * 0.67 = 99.6 VAR
