Tensione elettrica [ U ]→ d.d.d.

elettronica



Tensione elettrica [ U ]→ d.d.d.


Potenziale elettrico [ V ]→ potenziale di un punto


Corrente elettrica [ I ]


Resistenza [ R ]


Potenza [ P ]



a)  Per tensione elettrica intendiamo la d.d.d. tra due punti [ volt → V ], ma come simbolo viene utilizzata la lettera [ U ];

b)  Il potenziale elettrico è l'energia che possiede l'unità di carica elettrica che si trova in un determinato punto del circuito.Cioè quanti J possiede un Coulomb [ volt → V ] e per identificarlo: la lettera V;

c)  Con la corrente elettrica intendiamo il numero di cariche elettriche che attraversano la sezione di un conduttore in 1 secondo, [ ampere → A ].




1A 151d39b


1C

1s

Es. 10s

50C

I = ? → 50/10 = 5A


Praticamente è il flusso di elettroni che passa in un conduttore ed è misurata in Ampere (A). l'ampere è la quantità di cariche che passa nel conduttore nell'istante di un secondo.


d)  La resistenza è la difficoltà che incontra la corrente a percorrere un conduttore

[ OHM → Ω ];

e)  La potenza è il lavoro compiuto dalla corrente nell'unità di tempo. Si indica con la lettera p e si misura in Watt → W.

J

s

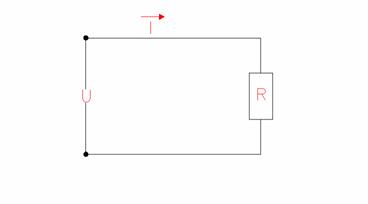

La legge di OHM, lega le cinque grandezze osservate, la quale dice che la resistenza R di un conduttore è costante e si calcola tramite il rapporto con la tensione applicata e la corrente che circola nel circuito:



U

I


U e I sono direttamente proporzionali e mantengono R costante.




U = R * I



R =

U

I


I =

U

R





La potenza viene calcolata, tramite il seguente prodotto:




P = U * I → P = R * I * I → P = R * I2


P = U * I


P 0 U * I → P = U * U/ R → P = U2 / R










La corrente elettrica, può essere riconosce nelle seguenti due forme:


CONTINUA

VARIABILE



Continua (C.C. o D.C.)

Si mantiene di valore

e di verso costante

all' interno del circuito.









Corrente




Unidirezionale

Cambia il valore, ma non cambia il

Verso.

Variabile (A.C. o C.A.)






Alternata

Cambia il valore e il verso.








Osservando l'ultimo schema mostrato, riguardante la corrente variabile alternata, possiamo notare che aumenta sino al valore massimo, poi diminuisce e torna allo stato 0 (zero), poi aumenta al valore massimo in campo negativo e infine torna allo stato zero per poi riprendere il ciclo nuovamente.




Grandezza importante della corrente variabile alternata sinusoidale è il periodo T cioè l'intervallo in cui la grandezza com0pie in ciclo.

Altro fattore importante è la frequenza, misurata in Hertz → Hz, che indica il numero di cicli al secondo; esso è dato dal rapporto:



f =


[Hz]

T

es. V = 24  a.c. 50Hz

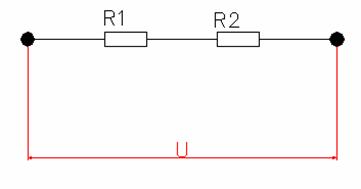

COLLEGAMENTO IN SERIE


Sono state collegate due resistenze, una di seguito all'altra, cioè la fine di una corrisponde all'inizio dell'altra.


La tensione viene data agli estremi del circuito.

I =

U

R1 + R2

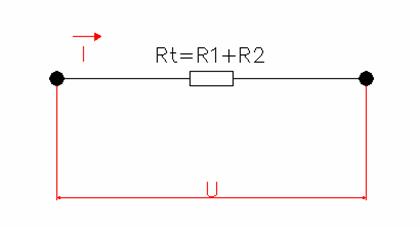

Due resistenze collegate in serie corrispondono ad un'unica resistenza che come valore ha la somma delle due resistenze.


Inserendo questa resistenza totale, l'intensità rimane uguale:


I =

U

Rt



In qualunque parte io posiziono un amperometro, rileverò la stessa intensità, infatti il collegamento in serie, mantiene lo stesso valore di I.

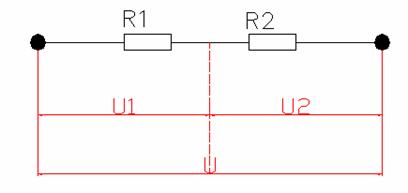

Una resistenza provoca una caduta di tensione.



U1 = R1 * I


U2 = R2 * I





La somma U1 +  U2 deve essere uguale a U.

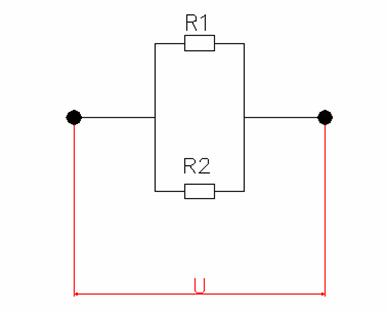

COLLEGAMENTO IN PARALLELO


La tensione che passa in R1 è uguale a quella che passa in R2.

Ogni resistenza assorbirà una propria corrente (I1 ; I2)



I1 =

U

R1

I2 =

U

R2

;




I = I1 + I2










Le due resistenze, possono essere sostituite da una resistenza unica:


Rt =






R1

R2


Inserendo un amperometro per ogni resistenza osserveremmo che le tensioni rilevate saranno diverse a seconda delle resistenze, ma la loro somma sarà uguale alla U TOT. Le correnti assorbite sommate danno la corrente iniziale.
