Circuito Modulatore ( DSB a portante soppressa ) e Demodulatore ( Quadratico )

elettronica




Inviare l'articolo a Facebook Inviala documento ad un amico Appunto e analisi gratis - tweeter Scheda libro l'a WhatsApp - corso di

RELAZIONE



TITOLO: Circuito Modulatore ( DSB a portante soppressa ) e Demodulatore ( Quadratico )


SCOPO: Realizzare un circuito che permette di trasportare il segnale dal trasmettitore al ricevitore

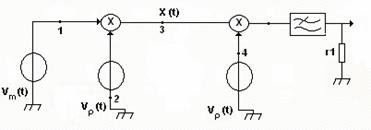

SCHEMA A BLOCCHI: 454j96e



MATERIALE: software Spices Opus


TEORIA:

Quando si vuole inviare un segnale e le caratteristiche di questo sono diverse da quello del mezzo trasmissivo, si parla di Trasmissione a Banda Traslata.

La modulazione è l'operazione mediante la quale è effettuata la traslazione. La modulazione DSB (usata nel nostro progetto) è detta modulatore bilanciato, e fornisce un segnale privo della portante formato solo dalle bande laterali inferiore e superiore.


La demodulazione è il processo mediante il quale è possibile estrarre il segnale modulante originario dal segnale modulato, la banda del segnale modulante con questa operazione è riportata nella sua posizione originaria. La demodulazione quadratica usata in questo progetto è impiegato per rivelare segnali AM la cui ampiezza è relativamente piccola ed è fondamentalmente costituito da un circuito Quadratore seguito da un Filtro Passa Basso.


PROCEDIMENTO:


Con l'utilizzo dell'oggetto BLOCCO NOTE si scrive il codice necessario per definire il circuito che desideriamo. Dopo aver scritto tutto ciò che è necessario, si passa al salvataggio dello stesso avente estensione " *. cir ". Salvato il file si carica il codice scritto precedentemente con il programma SPICE OPUS, ottenuto grazie ad una ricerca sul web. Il file " *.cir " viene caricato scrivendo tutto il percorso completo per arrivare ad esso ( esempio: Source C: \ spice opus \ file.cir ).

Caricare l'andamento temporale nel dominio e nel tempo del circuito tramite la funzione plot V( nodo). In questo modo apparirà una curva che rappresenta appunto l'andamento del modulatore e demodulatore con filtro nel dominio e nel tempo.

Tramite [ TRAN 1e-6 90e-6 ] valori scelti da noi per vedere il perfetto funzionamento e PLOT V(nodo ingresso) e PLOT V(nodo uscita) sono stati ottenuti i grafici


ANDAMENTO DELLA CURVA DEL NODO ALL'INGRESSO




ANDAMENTO DELLA CURVA DEL NODO ALL'USCITA




ELABORAZIONE DATI E TABELLE:



circuito moltiplicatore

a1[1 2]3 sigmult

.model sigmult mult(in_gain=[1.0 1.0] out_gain=1.0)

v1 0 1 sin(0 7 1000)

v2 0 2 sin(0 3 1000)

v3 0 4 sin(0 2 1000)

.end


.model filtro s_xfr(gain=1)
