Resistenze in parallelo

Titolo: Resistenze in parallelo

Obbiettivo: verifica della d.d.p. R₁=R₂ e I_TotT = I₁ + I₂  = I_totS

Teoria: La resistenza elettrica č una grandezza fisica che misura la tendenza di un componente elettrico ad opporsi al passaggio di una corrente elettrica quando č sottoposto ad una tensione. Questa opposizione si manifesta con un 929b16j riscaldamento del componente (Effetto Joule P = R * I²) e dipende dal materiale con cui č realizzato, dalle sue dimensioni, dalla sua temperatura e (nel caso di correnti alternate) dalla frequenza della corrente.

La resistenza č data dalla Legge di Ohm:

dove:

R č la resistenza tra gli estremi del componente misurata in ohm
V la tensione a cui č sottoposto il componente, misurata in volt
I č la corrente che attraversa il componente misurata in ampere

Il simbolo usato per la resistenza č la lettera greca maiuscola omega: Ω.

Strumenti:

Amperometro (Tester 1)

Voltmetro (Tester 2)

2 Resistori / utilizzatori

Potenziometro

Batteria

Cavi

Disegno/foto:

Amperometro

Voltmetro

Potenziometro e batteria

Resistori

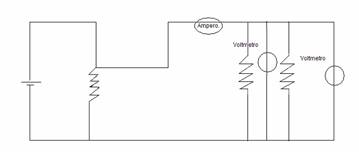

Circuito

Procedimento

Dopo aver assemblato il circuito, seguendo lo schema precedente e facendo attenzione a collegare il voltmetro in parallelo, l'amperometro in serie e le due resistenze in parallelo, si procede nell'esecuzione dell'esperienza

Per ogni prova si applicano diverse tensioni al circuito, si rileva la corrente nel circuito e si calcola il  rapporto tra V e R, corrispondente alla resistenza del resistore.

Calcoli:

-I₁ (resistore 1):

-I₂ (resistore 2):

-I_tot T (somma delle I)

Tabella 1

Calcolo dell'errore:

1- Er%  = 1.9 %

2- Er%  = 0%

Conclusioni:

L'esperimento č riuscito, e abbiamo dimostrato che la somma delle Intensitā di corrente del primo e del secondo resistore nei due esperimenti č uguale all'intensitā di corrente misurata totalmente a monte dei resistori con l'amperometro. Nel primo esperimento abbiamo riscontrato un errore del 1.9% mentre nel secondo esperimento non abbiamo riscontrato errori.
