Equilibrio di un corpo su un piano inclinato trattenuto da un dinamometro

fisica

1) TITOLO DELL'ESPERIMENTO: Equilibrio di un corpo su un piano inclinato trattenuto da un dinamometro.

2) SCOPO: Con questo esperimento ci proponiamo di determinare la costante k con il rapporto che esiste fra l'altezza h di un piano inclinato e la sua lunghezza l

3) STRUMENTI:

dinamometro (sensibilitā=0,1N _10g; portata=1N _100g);

- supporto;

- rotella agganciata al supporto;

- piano inclinato formato da due asticelle di ferro agganciate lateralmente al supporto;

- spago(30cm);

- carrello porta pesi;

- gancetto tieni-dinamometro;

- gancetti;

- P1;

- P2.

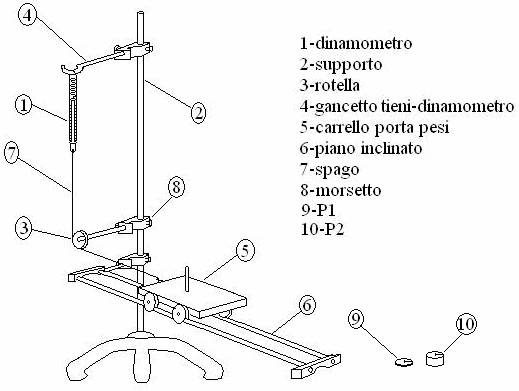

Fig1

4) PROCEDIMENTO:

fissare il dinamometro (1) al gancetto tieni dinamometro (4);

- fissare lateralmente il piano inclinato (6) e la rotella (3) al supporto (2) tramite dei morsetti (8);

- agganciare un'estremitā dello spago (7) al gancetto del dinamometro e l'altra estremitā al carrello porta pesi (5) facendo passare lo spago nell'incavatura della rotella (come mostrato nella figura1);

- misurare l'altezza h (h = 15,3cm) e la lunghezza l (l = 46cm) del piano inclinato (Fig2)

- calcolare la costante k :   k = h:l

- pesare il carrello porta pesi (c = 45g_0,45N), il 1° peso (9), (P1 = 9,8g) e il 2° peso (10), (P2=49,8g);

-effettuare una serie di misure per verificare che al variare del peso, varia in proporzione l'allungamento della molla del dinamometro;

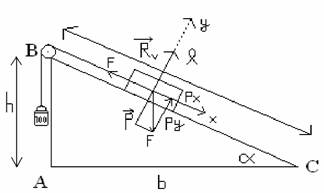

   Fig 2

5) ELABORAZIONE DEI DATI:

(c = peso misurato sulla bilancia ; m = peso misurato sul dinamometro )

6) VALUTAZIONE DEGLI ERRORI: calcolo dell'errore di k

Er (k)

Δk Er (k) = 0,009 x 100 = 0,9%

7) CONCLUSIONI E COMMENTI:

Possiamo affermare che l'esperimento é, all'incirca, ben riuscito in quanto l' "Er" č abbastanza piccolo. Da questo esperimento possiamo dedurre che "m" e "c" sono direttamente proporzionali in quanto il loro rapporto č costante.
