Verifica della I legge di Ohm

Misura di resistenza con metodo volt-amperometrico

Scopo della misura:

Verifica con metodo volt-amperometrico della I legge di Ohm (R=V/I) effettuando 6 misure su una resistenza di valore costante (reostato).

Schemi e apparecchiature:

  1. Generatore di tensione 414f55e variabile (0-510 Vcc);
  2.  Amperometro analogico da laboratorio;
  3. Voltmetro analogico da laboratorio;
  4. Reostato (3 resistenze da 48Ω; Portata max 3,2A; Potenza max dissipata 500W);
  5. Cavi.

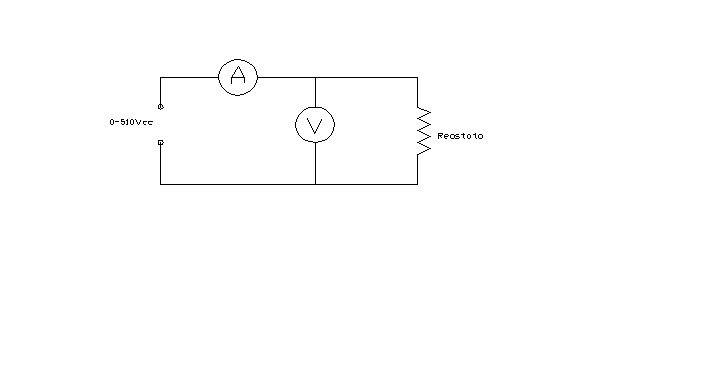

Rappresentazione grafica del circuito costruito:

Formule e tabelle:

I legge di Ohm [R=V/I] [V=I*R] [I=V/R]



Voltmetro





Amperometro



Resistenza (V/I)

K

lettura

Tensione

K

lettura

Corrente

R (Ω)

1

1

15,4

15,4

1

0,3

0,3

51,333

2

1

49,5

49,5

2

0,5

1

49,5

3

2

37,5

75

1

1,5

1,5

50

4

2

49,5

99

1

2

2

49,5

5

4

32

128

1

2,5

2,5

51,2

6

4

38

152

1

3

3

50,667

K=Portata dello strumento impostata per la misura.

Svolgimento della misura e risultati:

Il montaggio del circuito prevede di inserire l'amperometro in serie per misurare l'intensità di corrente passante nel reostato. Allo stesso modo inserire il voltmetro in parallelo per misurare la tensione ai capi del reostato (vedi circuito pag. prec.). Azionare il generatore di tensione 414f55e ed osservare attentamente gli strumenti leggendovi il numero di divisioni indicate. Ripetere per 6 volte l'operazione in modo che la tensione e la corrente assumano diversi valori: per eseguire ciò servirsi della manopola del generatore di tensione variabile usato. Riportare i dati misurati in un apposita tabella (vedi pag. prec.)

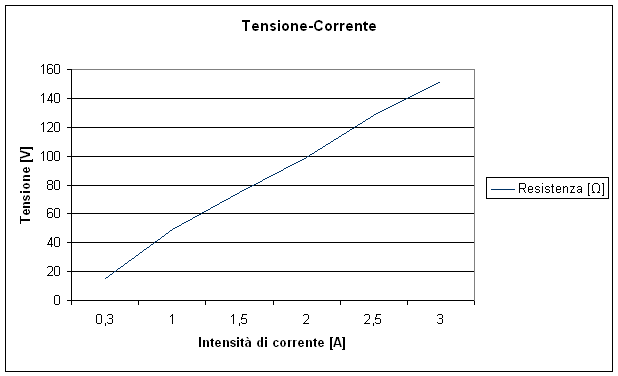

Osservando il grafico creato grazie ai dati misurati in laboratorio si può notare evidentemente una diretta proporzionalità tra la tensione e l'intensità di corrente.

Conclusioni:

Osservando i valori di resistenza ottenuti attraverso la I legge di Ohm (R=V/I) applicata sulle misure di tensione e di intensità di corrente eseguite è possibile affermare che lo scopo delle misure è stato raggiunto. Vale a dire che è stata verificata la I legge di Ohm ovvero la diretta proporzionalità che sussiste tra la tensione e la corrente considerando la resistenza come costante della proporzionalità in questione.
