PILOTAGGIO DI UN DISPLAY A CATODO COMUNE.

elettronica


Inviare l'articolo a Facebook Inviala documento ad un amico Appunto e analisi gratis - tweeter Scheda libro l'a yahoo - corso di



ALTRI DOCUMENTI

Appunti di Calcolo, Probabilità e Ricerca Operativa
Indicatore di luminosità
I fenomeni magnetici
Urzia Francesco
Relazione di laboratorio di elettronica - Verificare le applicazioni pratiche degli effetti di diodi in un circuito elettrico
STRUTTURA DEL DIODO LASER
OGGETTO DELLA ESRCITAZIONE: dimensionamento e rilievi di un astabile - Schema di principio planimetrico
APPROFONDIMENTO SU CIRCUITO RC - CARICA
Astabile dimensionamento e calcoli - VALORI DATI
Tensione elettrica [ U ]→ d.d.d.


Oggetto dell'esercitazione:

PILOTAGGIO DI UN DISPLAY A CATODO COMUNE.





STRUMENTI ADOPERATI

Nome dello Strumento



Simbologia

Classe

ALIMENTATORE STABILIZZATO.

Accessori adoperati:

№1 Decoder 9368.

№1 Decoder 7448.

№2 Display a Catodo Comune.

№4 Interruttori.

№1 Breadboard.

Resistenze Varie.

Cavetti di Collegamento.

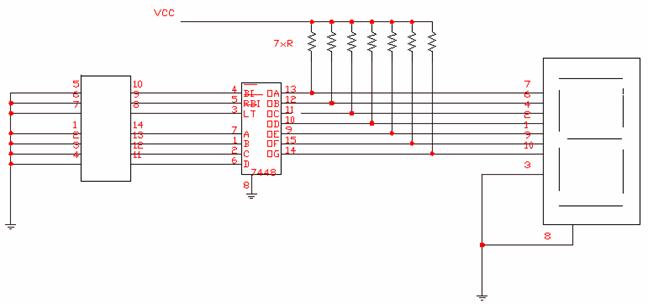

Schema elettrico:

Descrizione teo 636h72g rica:

I display a segmenti sono i più diffusi ed economici display sul mercato. Essi sono

costituiti essenzialmente da segmenti ( 7 in questo caso ) ognuno dei quali è formato da un LED, i quali possono essere "accesi" uno per volta o simultaneamente per visualizzare cifre decimali o esadecimali.

Esistono due tipi di display a segmenti:

·        A catodo comune, dove i catodi d'ogni singolo LED sono collegati a massa;

·        Ad anodo comune, dove sono gli anodi ad essere collegati a massa.

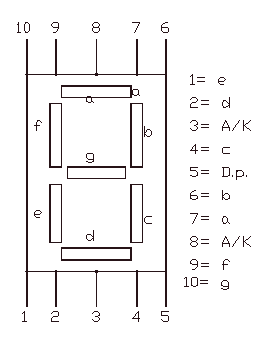

Nella figura sotto riportata sono riportati i nomi dei segmenti, la piedinatura e il rapporto piedino- segmento.

I display possono visualizzare numeri esa-decimali, ma in genere i dati da visualizzare sono espressi in codice binario. Occorre perciò convertire i numeri da binari in decimale mediante un decoder-driver. Per eseguire quest'esperienza si possono utilizzare due integrati: il 9368, il quale ha il vantaggio di avere le resistenze limitatrici ( che servono a proteggere il display ) integrate; e il 7448 a catodo comune, il quale non ha le resistenze integrate, ma ha la funzione del Lamp Test ( LT ) che la funzione di far illuminare simultaneamente tutti i LED del diplay per verificare che ce ne sia qualcuno non funzionante e che quindi possa compromettere l'esperienza. In alternativa si può usare anche il 7447, identico per funzioni al 7448, ma ha la caratteristica di essere ad anodo comune. Da ricordare che i decoder- drive presentano alcuni terminali supplementari di controllo, ad esempio il già citato Lamp Test, oppure un ingresso indipendente che permette di spegnere il display, quando il codice in ingresso è 0000 o un terminale che può spegnere il display indipendentemente dal codice in ingresso.

L'integrato usato in questa esperienza ( il 7448 di fianco riportato ) ha 16 piedini: il piedino N°8 è la massa, il N°3 è il piedino del Lamp Test, al N°16 va collegata la VCC che non deve superare i 5 V.

Qui sotto è riportata la tabella di verità del convertitore binario-decimale/ 7 segmenti.

Cifra

Decimale

D

C

B

A

a

b

c

d

e

f

g

0

0

0

0

0

1

1

1

1

1

1

0

1

0

0

0

1

0

1

1

0

0

0

0

2

0

0

1

0

1

1

0

1

1

0




1

3

0

0

1

1

1

1

1

1

0

0

1

4

0

1

0

0

0

1

1

0

0

1

1

5

0

1

0

1

1

0

1

1

0

1

1

6

0

1

1

0

0

0

1

1

1

1

1

7

0

1

1

1

1

1

1

0

0

0

0

8

1

0

0

0

1

1

1

1

1

1

1

9

1

0

0

1

1

1

1

0

0

1

1



Esecuzione della misura e analisi dei dati:

Il sistema, comprensivo di display, decoder-drive, resistenze limitatrici, cavetti di collegamento, alimentazione a 5V, è stato assemblato come in figura ( riportata nello spazio "schema elettrico") su una Breadboard. Dopo aver verificato l'integrità del display, mediante LT, si è passati all'immissione  dei dati in codice binario riportati nella tabella di verità in alto, per mezzo di quattro interruttori ( rispettivamente A, B, C, D), e alla verifica della stessa: cioè è stato verificato se nel momento in cui viene immesso un numero binario, questo viene effettivamente decodificato e visualizzato sul display.

Conclusioni:

In conclusione l'esperienza è stata svolta con esito positivo, poiché la tabella di verità è stata verificata con successo. Infatti, ogni qualvolta s'immetteva un numero binario, il decoder 7448 lo decodificava e lo trasmetteva al display, il quale lo visualizzava, appunto, in decimali.

Giudizio di merito:

Voto


____________________________________________________________________

____________________________________________________________________

____________________________________________________________________

____________________________________________________________________

____________________________________________________________________

Realizzata dall'Alunno

Antonio NERO



L'Insegnante
