RELAZIONE DI LABORATORIO DI ELETTRONICA
Urzia Francesco
Transistor = componente a 3 terminali semiconduttori
Il convertitore V/F

t e 5t



Come si è visto nel precedente paragrafo, in teoria servirebbe un tem 959i82j po infinito affinchè il condensatore raggiunga la tensione che vede e non faccia più passare corrente.

Tuttavia, trattandosi di una carica con andamento esponenziale, dopo un tempo abbastanza ridotto il condensatore raggiunge una tensione che pur non essendo 10V, non ne è troppo lontana.

Questo tempo è assimilabile, per convenzione, a 5t .

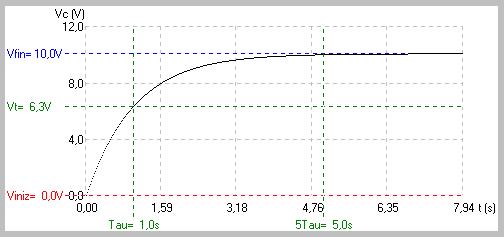

Il grafico ci mostra che, trascorso questo tempo, il condensatore è praticamente carico

Verifichiamo quanto vale Vc(t) dopo questo tempo. Per questo basterà sostituire nella solita equazione, 5t :

Istante t = 5t

Come si vede, non sono 10V ma molto vicini lo stesso.

Come si è detto prima, t ha le dimensioni di un tempo. Per capire di che tempo si tratta, sostituiamolo nella solita equazione:

Istante t = t

Si tratta quindi del tempo che impiega la tensione ai capi del condensatore a raggiungere il 63% del valore finale (quando è inizialmente scarico)
