FILTRI PASSIVI : PASSA ALTO



Si dicono filtri passivi perché non vi sono componenti attivi : la resistenza e il condensatore dissipano potenza, quindi sono passiv 525e43f i

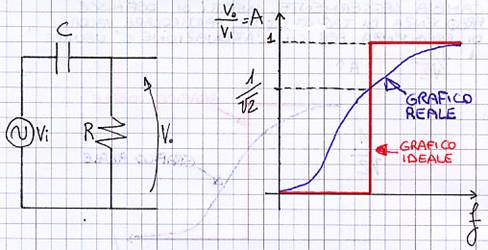

Filtro passivo (ideale): è un dispoositivo capace di trasferire in uscita il valore del segnale di ingresso, solo se quest'ultimo appartiene ad una certa banda di frequenza

Un filtro Passa alto: è un dispositivo in grado di trasferire sulla sua uscita solo i segnali la cui fraquenza è superiore alla frequenza di taglio.

Si definisce "A" attenuazione , come il rapporto come il rapporto tra la grandezza in uscita e quella in entrata

Ora dobbiamo calcolarci la , la Vi la conosciamo già , quindi calcoliamo Vo:

ora dividiamo entrambi i membri per Vi:

al secondo membro  divido sia numeratore che denominatore per R:

Ora dobbiamo trovare i moduli:

Dal punto di vista reale (non ideale)  la definizione di frequenza di taglio cambia leggermente,infatti si definisce frequenza di taglio quel particolare valore di frequenza per cui l'attenuazione è pari  a

Ora dobbiamo ipotizzare che sia uguale ad 1 in modo  da ottenere:

 è anche uguale a         perché
