Misura dell'indice di modulazione di ampiezza

telecomunicazioni


Inviare l'articolo a Facebook Inviala documento ad un amico Appunto e analisi gratis - tweeter Scheda libro l'a yahoo - corso di



Misura dell'indice di modulazione di ampiezza



Obiettivi didattici


   &n 919i81j bsp;   &n 919i81j bsp;   &n 919i81j bsp;  I.   &n 919i81j bsp;  Visualizzare i segnali modulati in ampiezza sull'oscilloscopio;

   &n 919i81j bsp;   &n 919i81j bsp;   II.   &n 919i81j bsp;  Visualizzare sull'oscilloscopio in modalità X-Y alcune figure di Lissajous con i segnali modulati;

   &n 919i81j bsp;   &n 919i81j bsp; III.   &n 919i81j bsp;  Fare misure dell'indice di modulazione (m ) per tarare un generatore di segnali utilizzato come modulatore in ampiezza.





Strumenti utilizzati:


Oscilloscopio: Kikusui COS6100 Oscilloscope 100 MHz

Generatore di funzioni:


Svolgimento:


   &n 919i81j bsp;   &n 919i81j bsp;   &n 919i81j bsp;  I.   &n 919i81j bsp;  Visualizzazione del segnale modulato direttamente sull'oscilloscopio

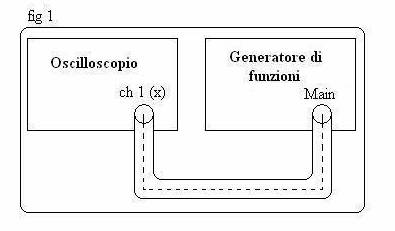

Nella fig 1 si può vedere come viene collegato il generatore di funzioni all'oscilloscopio
Il segnale da noi utilizzato come portante sarà: V = 10 Vpp
f = 5 MHz
m = 66 %
Il segnale modulante avrà una frequenza (f ) pari a 1 KHz

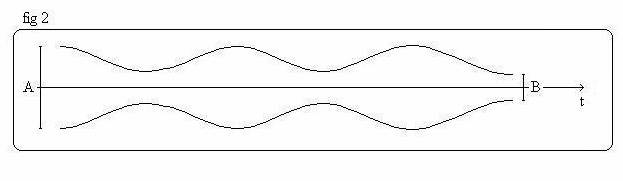

Per visualizzare il segnale modulato [fig 2] si deve utilizzare una scala dei tempi (t )
sull'oscilloscopio molto vicina ad un periodo del segnale modulato (TM)

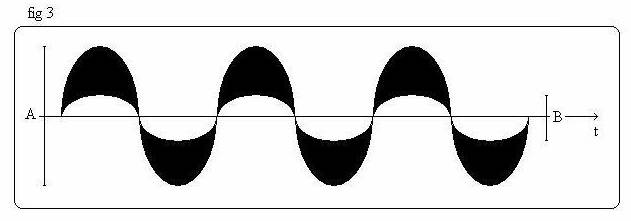

Per visualizzare il segnale portante [fig 3] si deve utilizzare una scala dei tempi (t ) sull'oscilloscopio molto vicina ad un periodo del segnale portante (TP)




   &n 919i81j bsp;   &n 919i81j bsp;   II.   &n 919i81j bsp;  Visualizzazione delle figure di Lissajous con l'oscilloscopio tramite la funzione X-Y

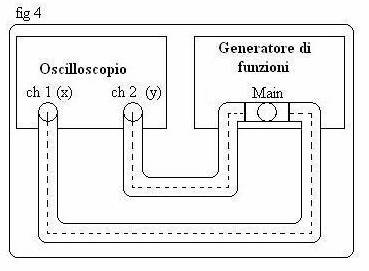

Collegando il generatore di funzioni e l'oscilloscopio come indicato in fig 4 si possono visualizzare sull'oscilloscopio le figure di Lissajous formate dal segnale modulato.



Nella figura sottostante [fig 5] si può osservare quasi un cerchio perfetto perché i cavi che collegano il generatore di funzioni all'oscilloscopio sono di lunghezza diversa, quindi il segnale arriva con uno sfasamento di circa 90°





   &n 919i81j bsp;   &n 919i81j bsp; III.   &n 919i81j bsp;  Visualizzazione del trapezio di Lissasou tramite il collegamento della modulante sul canale ch 1 e del segnale portante sul canale ch 2 dell'oscilloscopio utilizzato ancora in modalità X-Y



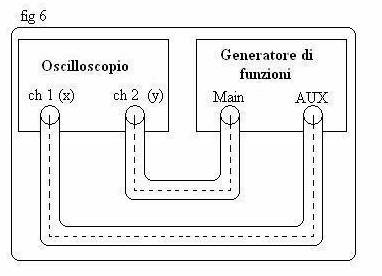

Nella tabella sottostante verranno visualizzati i valori dell'indice di modulazione impostati sul generatore di funzioni ( ml% ); i valori dei coefficienti A e B letti sull'oscilloscopio; il valore dell'indice di modulazione calcolato con la formula indicata qui di seguito ( mc% ); il valore dell'errore assoluto ( Ea ) e dell'errore relativo percentuale calcolati ( Er% )


Formule:


Rounded Rectangle: mc% = A - B * 100
    A + B






Rounded Rectangle: Ea = ml - mc




Rounded Rectangle: Er% = ml - mc * 100
               mc








ml %

A

B

mc %

Ea

Er %

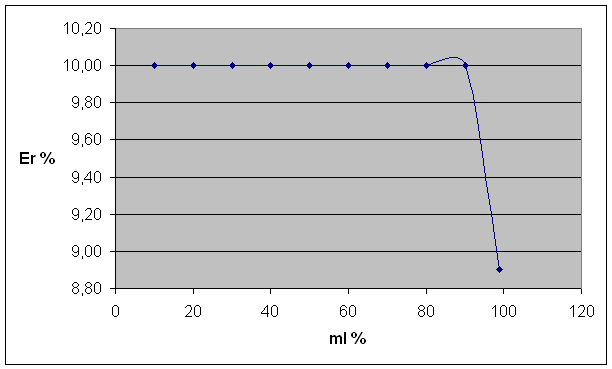

Nel grafico seguente abbiamo preso in considerazione i valori calcolati dell'errore relativo percentuale ( Er% ) sull'asse Y e dell'indice di modulazione rilevato.
