CENTRALE IDROELETTRICA

-     717e48h ;     717e48h ;  Ad acqua fluente (sfrutta la portata minima dell'acqua; č una centrale di base)

-     717e48h ;     717e48h ;  A serbatoio (centrale di punta)

-     717e48h ;     717e48h ;  Di pompaggio (centrale di punta)

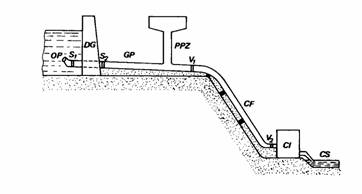

SCHEMA DI UNA CENTRALE IDROELETTRICA A SERBATOIO

DG diga

t volume del bacino

- OP opera di presa (si mette vicino al fondo per sfruttare al meglio il volume del bacino

senza prendere i detriti)

- GP galleria in pressione (convoglia l'acqua fino all'inizio del dislivello)

- CF condotta forzata realizzata in acciaio o roccia

- CI centrale idroelettrica

- CS canale di scarico

- S₁-S₂ saracinesche

- V₁-V₂ valvole

- PPZ pozzo piezometrico: serve ad attenuare le oscillazioni della massa d'acqua

quando varia la portata, regolandone il livello. Quando le valvole vengono chiuse, per

non far affluire la massa d'acqua in turbina, il PPZ regola il livello dell'acqua evitando i

"colpi di ariete" dovuti all'oscillazione della massa d'acqua.

CALCOLO DELLA POTENZA ELETTRICA PRODOTTA

P = h x g x Q x H

- h rendimento dell'impianto (si aggira intorno al valore di 0,85)

- g peso volumico dell'acqua (g = 9.8 x 10³ [N/m³])

- Q portata volumetrica [m³/s]

- H prevalenza o altezza utile = v²/2g + P/g + z [m]

- v²/2g = altezza cinetica

- P/g   = altezza piezometrica

- z = altezza geodetica

- v = velocitā

- g = 9.8 x 10³ [N/m³]

- P = pressione

- g = peso volumico

CALCOLO DELL'AUTONOMIA

- A giorni in cui la centrale continua a funzionare grazie all'apporto del solo serbatoio

- E energia fornita dal serbatoio quando si svuota completamente

E = h x g x t x H   t = volume del serbatoio [m³]

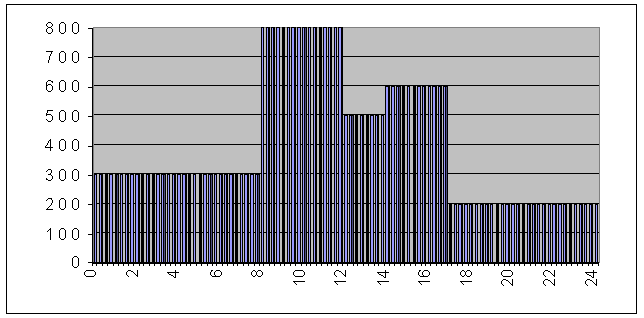

DIAGRAMMA DI CARICO GIORNALIERO

- E_g = P_it_i = energia prodotta ogni giorno dalla centrale

- A = E [J] / E_g [J/giorno] = t / Q  (Q = portata d'acqua consumata giornalmente)
