L'Oscilloscopio e' lo strumento piu' noto e importante nell'uso quotidiano all'interno di un laboratorio. Esso ha ottenuto un cosi' notevole successo nel passato poiche' permette di visualizzare come sono fatte realmente le forme d'onda. Praticamente e' un dispositivo che visualizza una qualunque funzione tra due variabili, purche' riconducibili a tensioni elettriche.
Nell'uso piu' comune l'Oscilloscopio effettua la presentazione sullo schermo dell'andamento nel tempo (asse X orizzontale) di una tensione elettrica (asse Y verticale).

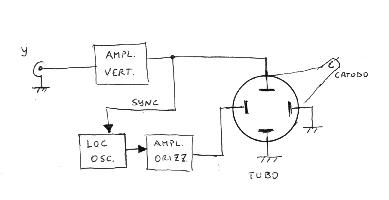

L'elemento essenziale dell'Oscilloscopio e' il tubo a raggi catodici (CRT), nel quale un fascio di elettroni emessi dal catodo, viene focalizzato e accellerato colpendo internamente lo schermo fluorescente del tubo. Il fosforo che riveste la parete interna del tubo produce un punto luminoso visibile. Il fascetto di elettroni viene deflesso sia in orizzontale che in verticale da una coppia di placche di deflessione , poste all'interno del collo del tubo e comandate da tensioni elettriche applicate ai loro capi.
Lo spostamento in senso orizzontale della traccia dello schermo e' prodotta da una tensione periodica a dente di sega, mentre il segnale all'ingresso Y genera il movimento in senso verticale in pr 252h73c oporzione all'ampiezza della tensione applicata.
In questa maniera, sincronizzando opportunamente l'oscillatore locale al segnale d'ingresso (purche' periodico), a causa della persistenza della luce sulla retina dell'occhio, e' possibile vedere la rappresentazione della tensione elettrica nel dominio del tempo.
Il grafico rappresentato sullo schermo dell'Oscilloscopio puo' fornirci
molteplici informazioni quali:
LA FORMA DEL SEGNALE
LA TENSIONE MASSIMA E MINIMA OVVERO L'ESCURSIONE PICCO-PICCO
IL PERIODO DELLA FORMA D'ONDA (E QUINDI LA FREQUENZA)
LA PRESENZA DI DISTORSIONI
LA PRESENZA DI DISTURBI E RUMORE
LA COMPONENTE CONTINUA E ALTERNATA DEL SEGNALE

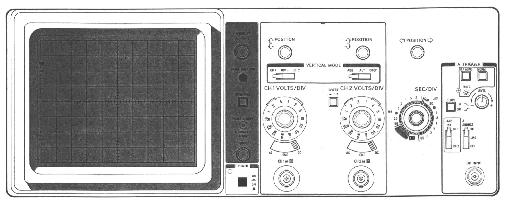

La figura sottostante mostra un tipico pannello frontale di un
Oscilloscopio
L'esemplare in questione e' un DOPPIA TRACCIA, comunque la maggior parte delle informazioni sono applicabili anche ad un singola traccia.
I controlli di base sono:
BRIGHT (LUMINOSITA') Regola la luminosita' delle tracce.
FOCUS (FUOCO ) Mette a fuoco le tracce sul display.
GRAT (GRIGLIA) Illumina la griglia del display.
TRACE (TRACCIA) Seleziona la traccia da visualizzare.
TRIGGER LEVEL (LIVELLO DI TRIGGER) Seleziona il livello del trigger.
TRIGGER SOURCE (SORGENTE DEL TRIGGER) Seleziona la sorgente del trigger.
TRIGGER MODE (MODO DEL TRIGGER) Seleziona come effettuare il trigger.
SLOPE (PENDENZA) Seleziona il fronte sul quale effettuare il trigger.
TIMEBASE (BASE TEMPORALE) Seleziona la velocita' della scansione orizzontale.
INPUT LEVEL (LIVELLO D'INGRESSO) Regola il livello d'ingresso.
VERTICAL POSITION (POSIZIONE VERTICALE) Regola la posizione verticale della traccia sul display.
ORIZZONTAL POSITION (POSIZIONE ORIZZONTALE) Regola la posizione della orizzontale della traccia sul display.
L'Oscilloscopio dispone di un connettore per ciascun canale d'ingresso,
situato sul frontale dello strumento. In realta' esso dispone di ulteriori
controlli, ma parleremo di essi piu' avanti nel documento.
E' autoesplicativo. Esso regola l'intensita' luminosa della traccia del display. Vale la pena ricordare che l'Oscilloscopio non dispone di un programma di SCREEN SAVER, per cui se lo lasciate acceso con alta luminosita' per un lungo periodo di tempo, la traccia rimarra' stampata sul tubo a causa della bruciatura dei fosfori.
Quando usate l'Oscilloscopio regolate sempre la luminosita' al minimo.
FOCUS (FUOCO)
Anche il controllo del fuoco e' autoesplicativo, ma molti
oscilloscopi richiedono la regolazione del fuoco mentre visualizzano una forma
d'onda.

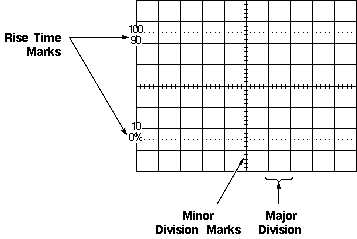

Questo controllo regola la luminosita' della luce usata per
illuminare la scala dell'Oscilloscopio. Questa e' normalmente un foglio di
plastica trasparente poggiato sul tubo catodico che serve a visualizzare una
griglia calibrata. Con l'uso di questa scala graduata, e' possibile misurare
l'ampiezza dell'onda sull'asse verticale, e il periodo su quello orizzontale.
Quando la manopola e' regolata al minimo la griglia diventa invisibile.
Mediante questa manopola e' possibile selezionare quale traccia
visualizzare. Ci sono di norma due o piu' possibili opzioni:
A - Visualizza solo la traccia A (canale singolo).
B - Visualizza solo la traccia B (canale singolo).
A+B - Visualizza ambedue le tracce (canale doppio).
ADD - I due canali sono sommati e visualizzati come una singola traccia. Il secondo canale puo' anche essere invertito. In questo modo e' possibile visualizzare sia i segnali di modo comune che di modo differenziale.
ALT - Modo ALTERNATE
CHOP - Modo CHOPPED

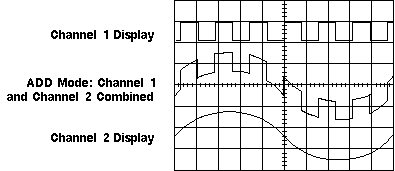

La figura sottostante visualizza come funziona l'ADD mode.
Gli ultimi due modi permettono di stabilire come
visualizzare contemporaneamente le due tracce.

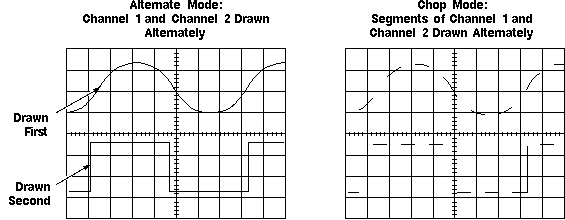

Nel modo ALTERNATE viene visualizzata alternativamente una scansione la traccia A e l'altra scansione la traccia B. Tale modo e' utile per visualizzare segnali a frequenza elevata.
Nel modo CHOPPED, nella medesima scansione viene
visualizzata un pezzetto di traccia A e un pezzetto di traccia B velocemente e
alternativamente. Tale modo e' utile per visualizzare segnali a bassa
frequenza.
Una traccia che visualizza una forma d'onda senza essere triggerata
(sincronizzata) apparira' come lo schermo di un televisore che non ha il
sincronismo orizzontale regolato correttamente (Vedi figura sottostante). Il
trigger blocca la scansione orizzontale fino all'inizio della traccia . Cio' fa
si che ogni scansione orizzontale inizia sempre nel medesimo punto dell'onda
periodica e la fara' apparire stabile sul display. La manopola del livello di
trigger e' usata per selezionare il punto della forma d'onda dal quale inizia
la scansione orizzontale.
Seleziona la sorgente del trigger. La maggior parte degli oscilloscopi possono essere triggerati sia sul canale A che sul canale B. Molti oscilloscopi possono ricevere il trigger da una sorgente esterna, in questo caso e' previsto un ingresso di TRIGGER addizionale sul pannello frontale.
Il modo di trigger ha due posizioni: AUTO e NORM.
Nella posizione AUTO la scansione della traccia parte automaticamente anche se la forma d'onda non e' presente. Nella posizione NORM la scansione parte soltanto quando la forma d'onda e' perfettamente triggerata.
Il selettore SLOPE seleziona su quale fronte (di salita o di discesa) triggerare la forma d'onda

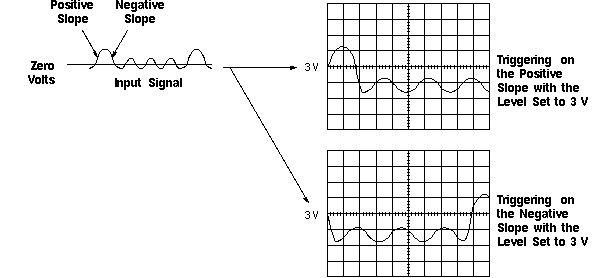

La figura sottostante mostra l'uso della funzione SLOPE.
La velocita' del punto luminoso sull'asse orizzontale puo' essere
regolata con il selettore TIMEBASE. Questo ha la scala calibrata in secondi
(S/Div), millisecondi (mS/Div), microsecondi (uS/Div) per divisione.
Il selettore input level serve a regolare il livello d'ingresso di
ciascun canale in maniera che possa entrare nello schermo. Il selettore e'
calibrato in Volts per divisione (V/Div).
Regola il livello in continua sull'asse verticale per una visualizzazione migliore. Qualora il segnale viene misurato in DC e dispone di una forte componente continua, esso sparira' dallo schermo. Mediante tale controllo, e' possibile riportare la traccia nell'area visibile compensando tale componente continua.
La figura sottostante mostra come usare il controllo di
posizione verticale azzerando la componente continua del segnale.
Sposta l'inizio della scansione sullo schermo muovendo la forma d'onda
in direzione orizzontale.
Come esempio, collegate un filo elettrico all'ingresso A e toccate il
conduttore centrale con le dita. Vedrete del rumore a 50 Hz della rete
elettrica, captato dal vostro corpo che funzionera' come un'antenna. Ora
regolate la base tempi a 10mS/Div e regolate il livello d'ingresso del canale
A. Dovreste vedere una forma d'onda simile a quella mostrata nella figura
sottostante.
Scegliere come sorgente di trigger il canale A. Regolare la manopola di TRIGGER lentamente avanti e indietro finche' la forma d'onda non appare stabile sul display. Se il controllo di TRIGGER dispone della posizione AUTO, selezionatela e sara' piu' facile la regolazione del trigger.
La forma d'onda che vedrete non avra' un aspetto pulito come quello della figura di sopra, ma risultera' leggermente distorta. Cio' e' dovuto a molteplici cause principalmente perche' state captando dei segnali spuri irradiati da apparecchi elettrici come TV, lampade fluorescenti ecc. Tutte queste sorgenti introducono della distorsione sul segnale in oggetto.
Se concentriamo ora la nostra attenzione sulla figura precedente e la usiamo come esempio, (e' piu' comodo della traccia dell'oscilloscopio), possiamo notare che i due picchi consecutivi dell'onda capitano proprio su due linee verticali rosse. Poiche' la base tempi e' stata fissata in 10 mS/Div, il punto luminoso impiega 20 mS per percorrere due divisioni. Il PERIODO della forma d'onda risulta pari a 20 mS (ovvero 0,02). La FREQUENZA sara' pari a 1 diviso 0,02 = 50 Hz.
Se guardiamo la scala verticale, la linea centrale corrisponde a 0 Volts e la traccia si muove di 1,8 divisioni sia sopra che sotto. Poiche' il livello d'ingresso e' settato a 1 Volt/div, il segnale d'ingresso avra' un'escursione di 1,8 v+ 1,8 v = 3,6 volts PICCO-PICCO. Cio' equivale a 3.6v per 0,35 = (circa) 1,2 volts RMS (efficaci), come quello che misurereste con un volmetro.
In questa maniera, potete misurare con buona approssimazione
la FREQUENZA e l'AMPIEZZA di una forma d'onda periodica.

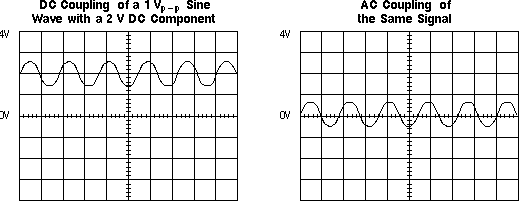

L'impedenza d'ingresso dell'oscilloscopio e' molto elevata per cui il circuito
sotto misura non verra' caricato. La maggior parte degli oscilloscopi
dispongono di un commutatore AC/DC all'ingresso di ciascun canale. Quando e'
posizionato in DC, la traccia si muovera' in verticale proporzionalmente verso
l'alto o verso il basso a seconda che la componente continua sia positiva o
negativa. Quando e' posizionato in AC, la componente continua del segnale
verra' rimossa cosi' che verra' mostrata solo la componente alternata della
forma d'onda. Questa funzionalita' e' utile per misurare il ripple che puo'
essere presente all'uscita di un alimentatore.
Prendiamo come esempio il seguente schema elettrico e la seguente
configurazione di test:
L'oscilloscopio ha ambedue gli ingressi connessi all'uscita di un'alimentatore in continua a 12V autocostruito. Settare l'ingresso della traccia B a 5v/div in DC e usarlo come singola traccia. La linea orizzontale si muovera' appena sopra due divisioni e risulta piatta senza deviazioni.
Settare l'ingresso A in AC (DC bloccata) e selezionare la sensibilita' d'ingresso a 1mV/Div. In questo caso la componente continua creerebbe una deflessione di 1200 divisioni ma, poiche' essa e' stata eliminata, il ripple a basso livello puo' essere chiaramente visualizzato. In pratica con la configurazione mostrata, il ripple e' molto basso o assente, ma una volta che l'uscita dell'alimentatore viene caricata il ripple verra' evidenziato in rapporto al carico inserito. E' anche molto interessante notare che la frequenza di ripple e' pari a 100 Hz o 10mS tra due picchi. Cio' e' dovuto all'azione del ponte rettificatore ad onda intera.
Il selettore della base tempi molto probabilmente dispone di
una posizione 'XY' anche negli oscilloscopi piu' economici. Cio' puo' essere
usato per una varieta' di nuove funzioni come:
Visualizzare figure di Lissajous - Per effettuare misure di frequenza gradevoli ma molto accurate
Creare altre apparecchiature - Come VOBULATORI O ANALIZZATORI
Vedere la modulazione in AF di un Trasmettitore - Metodo facile e conveniente
Quando il selettore della base tempi e posizionato in 'XY', il generatore interno della scansione orizzontale e' disconnesso. L'ingresso B muovera' il punto luminoso in orizzontale, mentre l'ingresso A in verticale.

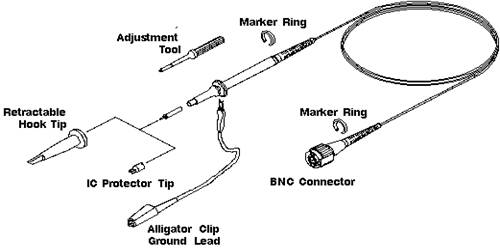

Le sonde dell'oscilloscopio sono delle cose eleganti a
vedersi, esse possono disporre di diverse clips e ganci e altri attrezzi
assortiti. Uno delle cosei piu' comuni nelle sonde degli oscilloscopi
commerciali e' la presenza di un divisore di tensione che aumenta la massima
tensione applicabile all'ingresso dello strumento. Purtroppo viene utilizzato
un cavo coassiale che, anche se molto costoso, possiede una capacita'
distribuita che aumenta con la lunghezza del cavo. La presenza della capacita'
avra' delle ripercussioni sulla forma d'onda visualizzata. Consideriamo un
semplice partitore resistivo collegato ad un cavo coassiale.( vedi fig. A)
Dallo schema possiamo notare che la resistenza da 100k e'
collegata in serie ad un gruppo RC che funziona coma un semplice filtro passa
basso 6dB/ottava. La forma d'onda che in origine era come la traccia A
diventera' con i fronti stondati come la traccia C. Se la resitenza da 100K
viene correttamente compensata con un piccolo condensatore in parallelo, come
nella figura B, e' possibile riportare la forma d'onda come era in origine. In
effetti la capacita' di compensazione e' molto critica. Se il valore e' troppo
basso la forma d'onda sara' del tipo C, se troppo alto sara' del tipo B. La
sonda e' normalmente corredata di un compensatore per calibrare il partitore.
Molti oscilloscopi dispongono di un generatore di onda quadra a 1 KHz usato per calibrare la sonda. La forma d'onda ha generalmente l'ampiezza di 1v picco-picco per cui collegando la sonda all'uscita del generatore e selezionando una sensibilita' verticale di 1V/Div, la traccia dovrebbe rientrare perfettamente all'interno di un quadretto sulla griglia dello schermo.
Se il vostro oscilloscopio non dispone dell'uscita di
calibrazione, ne potete costruire uno usando un integrato CD4060 come
oscillatore e divisore per 8192 cun quarzo da 8,192 MHz.
Questo circuito ha il vantaggio che dispone anche di altre
uscite a frequenze piu' elevate, fino a 1,024 MHz, per cui e' possibile
calibrare bene la sonda anche nel range delle frequenze alte.
