Un messaggio è una quantità arbitraria di informazioni (in genere tali da avere una propria autosufficienza logica e funzionale) che vengono corredate da informazioni di controllo (CI) e quindi inviate come un'unità a se stante che prende il nome di pacchetto.

Figura 4-1: Dati, messaggi e pacchetti

Si noti come, per una comunicazione di questo tipo, non sia strettamente necessaria una connessione basata su TCP.

Anche UDP sarebbe adeguato, se non fosse per il fatto che non è un protocollo affidabile. Di conseguenza, noi ricaveremo il supporto alla gestione di messaggi a partire da stream affidabili quali quelli offerti da TCP.

I principali benefici derivanti dall'uso di messaggi sono i seguenti:

facilità di multiplexing e demultiplexing. Se su una singola connessione incidono più trasmissioni indipendenti, è più facile gestire tale situazione incapsulando i dati da trasmettere. Il server può estrarli indipendentemente gli uni dagli altri, senza entrare nel merito dei contenuti;

gli errori sono confinati all'interno di un messaggio. Per la stessa ragione di prima, eventuali errori presenti in un messaggio non influenzano i messaggi successivi. Senza l'incapsulamento l'errore potrebbe rendere impossibile determinare il confine fra due messaggi;

facilità di trasmettere dati di natura diversa sulla stessa connessione. Ciò è strettamente legato al punto 1. Infatti, dato che ogni messaggio è corredato di informazioni di controllo, esse consentono di comunicare metainformazioni sulla natura dei dati contenuti nel messaggio.

Tipicamente i messaggi possono essere usati per:

corredare le informazioni trasmesse di una minimale informazione di controllo, ad esempio la lunghezza del messaggio (sarà la prima cosa che vedremo);

consentire a parti diverse di una stessa applicazione di condividere lo stesso stream per la comunicazione (la seconda cosa che vedremo);

consentire a un'applicazione di specificare, per mezzo delle informazioni di controllo, una lista di destinatari. Ciò consente trasmissioni di tipo multicast. Questa tecnica non la vedremo in dettaglio, ma sarà chiaro come possa essere implementata.

E' la superclasse astratta da cui derivano tutti gli stream per la gestione di messaggi (che indicheremo col termine generico di message stream) di output.

E' un FilterOutputStream (e quindi si deve attaccare a un OutputStream) e, per convenienza, estende DataOutputStream.

Ai metodi di quest'ultima classe aggiunge tre metodi send().

Su un message stream di output si opera in questo modo:

usando i normali metodi di DataOutputStream si scrive un messaggio, finché esso non è completato (tipicamente usando un buffer interno);

usando uno dei metodi send() lo stream effettua le seguenti oper 656h78g azioni:

incapsula il messaggio in un pacchetto, corredandolo delle informazioni di controllo;

invia il pacchetto sul canale di comunicazione;

azzera il buffer interno.

Figura 4-2: Funzionamento di un message stream di output

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

Si estende DataOutputStream, ereditando quindi i suoi metodi.

Il costruttore accetta un OutputStream a cui attaccarsi e lo passa al costruttore della superclasse. I vari metodi di scrittura della superclasse scriveranno direttamente su tale stream. Esso, nelle classi derivate, tipicamente sarà un ByteArrayOutputStream, ossia uno stream che scrive in un buffer (costituito da un array di byte) in memoria.

send() trasmette materialmente il messaggio (dopo averlo incapsulato) sul canale di comunicazione, cioé scrive l'intero pacchetto sull'OutputStream a cui è attaccato.

Le altre due varianti del metodo send(.), che noi non useremo, predispongono alla trasmissione multicast.

E' la superclasse astratta da cui derivano tutti i message stream di input.

E' un FilterInputStream (e quindi si deve attaccare a un InputStream) e, per convenienza, estende DataInputStream.

Ai metodi di quest'ultima classe aggiunge un metodo receive().

Con un message stream di input opera in questo modo:

chiamando receive() ci si blocca in attesa che un pacchetto sia ricevuto dal canale di comunicazione. Quando ciò accade, il messaggio viene estratto dal pacchetto e diviene disponibile;

chiamando i vari metodi di lettura di DataInputStream si leggono i dati del messaggio;

chiamando nuovamente receive() si attende un nuovo pacchetto, il cui contenuto sovrascrive il messaggio precedente (anche se quest'ultimo non è stato completamente letto).

Figura 4-3: Funzionamento di un message stream di input

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

Si estende DataInputStream, ereditando i suoi metodi.

Il costruttore accetta un InputStream a cui attaccarsi e lo passa al costruttore della superclasse. I vari metodi di lettura della superclasse leggeranno direttamente da tale stream. Esso, nelle classi derivate, sarà tipicamente uno stream che legge da un buffer in memoria.

receive() si blocca finché non arriva un pacchetto, estrae il messaggio e lo rende disponibile nel buffer di cui sopra.

Questa è la prima implementazione di MessageOutput che vedremo, e si attacca a un OutputStream.

Questa classe, in particolare, incapsula i messaggi in pacchetti la cui Control Information è costituita dalla lunghezza in byte del messaggio. Ciò consente al destinatario di sapere in anticipo quanto è grande il messaggio, senza doverne analizzare alcuna parte.

Figura 4-4: Funzionamento di MessageOutputStream

Internamente, il meccanismo di buffering si ottiene per mezzo di un ByteArrayOutputStream.

Figura 4-5: Implementazione di MessageOutputStream

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

la classe estende MessageOutput e quindi DataOutputStream;

i metodi di DataOutputStream scrivono nel buffer interno;

send() invia un pacchetto, formato dalla lunghezza dati più il contenuto del buffer, sullo stream di output a cui il MessageOutputStream è attaccato.

Costruttore

Chiama quello di MessageOutput, il quale a sua volta chiama quello di DataOutputStream. Però, al costruttore della superclasse non viene passato il vero OutputStream a cui ci si deve attaccare, ma un nuovo ByteArrayOutputStream, creato per l'occasione, che costituirà il buffer interno. Di conseguenza, la superclasse sarà attaccata a tale buffer, e i suoi metodi di scrittura opereranno su di esso.

Ricordiamo che FilterOutputStream tiene in una variabile out una reference all'OutputStream a cui è attaccato (cioè quello che gli viene passato nel costruttore). Usiamo tale variabile per ricavare una reference al buffer interno, byteO, che serve per usare i metodi di ByteArrayOutputStream.

Dopodiché attacchiamo al vero OutputStream, cioè ad o, un DataOutputStream (per poterne usare i metodi) e utilizziamo dataO come reference ad esso.

Chiudere con close() il MessageOutputStream, che non è attaccato al vero OutputStream, non chiude quest'ultimo ma il buffer interno byteO, il che non ha alcun effetto.

Metodi

Tutti i normali metodi di DataOutputStream scriveranno dunque dentro byteO, il buffer interno.

Il metodo send(), invece, compie le seguenti azioni (bloccandosi se necessario):

si sincronizza sul vero OutputStream, garantendo così una corretta gestione del canale di comunicazione nel caso vi fossero attacati molteplici MessageOutputStream;

scrive sull'OutputStream un intero pari alla dimensione corrente del buffer;

scarica il contenuto del buffer sull'OutputStream;

resetta il buffer interno;

chiama flush() per inviare subito il pacchetto (lunghezza più dati).

Questa classe, che estende MessageInput, si attacca a un InputStream e va usata per leggere i dati che provengono da un MessageOutputStream.

Essa, col metodo receive(), estrae il messaggio dal pacchetto (eliminando la CI, costituita dalla dimensione del messaggio) e quindi rende disponibile il contenuto del messaggio ai normali metodi di lettura (quelli di DataInputStream), memorizzandolo in un buffer interno.

Figura 4-6: Funzionamento di MessageInputStream

Internamente, si usa un ByteArrayInputStream per implementare il meccanismo di buffering.

Figura 4-7: Implementazione di MessageInputStream

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

la classe estende MessageInput e quindi DataInputStream;

i metodi di DataInputStream leggeranno dal buffer interno (se è stata fatta almeno una receive());

receive() crea un buffer, lo riempie col messaggio e lo attacca al MessageInputStream.

Costruttore

Chiama quello di MessageInput, e quindi quello di DataInputStream, che però (come prima) non vengono attaccati al vero InputStream. In questo caso anzi vengono attaccati a un null, perché non ha senso fare normali letture prima che sia arrivato un pacchetto: in tal caso si genera un'eccezione.

crea in dataI un nuovo DatainputStream attaccato al canale di comunicazione, per poterne usare i metodi.

Metodi

Tutti i normali metodi di DataInputStream leggeranno da in e quindi dal buffer interno.

Il metodo receive() compie le seguenti operazioni (bloccandosi finché non arriva un messaggio):

si sincronizza sul canale di comunicazione;

legge un intero, che indica la dimensione del messaggio;

crea un array di byte di pari dimensioni;

legge dal canale di comunicazione un corrispondente numero di byte;

crea un nuovo ByteArrayInputStream, attaccato all'array appena riempito;

attacca il MessageInputStream al ByteArrayInputStream appena creato, assegnando quest'ultimo a in (la variabile di FilterInputStream nella quale si memorizza l'InputStream a cui il FilterInputStream è attaccato).

Si deve notare che:

molti MessageOutputStream possono essere attaccati a un singolo OutputStream

molti MessageInputStream possono essere attaccati a un singolo InputStream.

I message stream opereranno comunque correttamente, anche se pilotati da corrispondenti thread in concorrenza, grazie all'incapsulamento e alla sincronizzazione.

Ciò è utile, ad esempio, in un'applicazione per la gestione di transazioni, che si svolgono ciascuna secondo il seguente schema:

una richiesta del client;

una elaborazione conseguente effettuata dal server (che può richiedere anche molto tempo);

una risposta del server.

Pensiamo a un server multithreaded, in cui ogni thread gestisce sequenzialmente una transazione dopo l'altra.

I vari thread operano in concorrenza, per cui mentre uno elabora una transazione, un altro ne accetta una nuova, e così via.

Naturalmente, molte richieste viaggiano assieme in una direzione, e molte risposte viaggiano assieme nell'altra direzione.

Grazie alla struttura di messaggi, queste trasmissioni non si disturbano a vicenda.

Il server:

contiene una HashTable che mappa attributi in valori;

attiva un numero di thread deciso dall'utente per gestire un corrispondente numero massimo di transazioni in concorrenza.

Il client:

può leggere (con get()) o modificare (con put()) il valore di un attributo (queste sono le uniche due possibili transazioni).

E' il cliente che si connette al corrispondente server.

Usa MessageOutputStream e MessageInputStream per comunicare. Presenta all'utente due campi testo e due bottoni:

col bottone "get" si chiede il valore di un attributo;

col bottone "put" si cambia il valore di un attributo.

Figura 4-8: Interfaccia utente del client

La definizione della classe è la seguente; si noti che rispetto alla versione del libro ("Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997) c'è una variazione sostanziale, in quanto la ricezione dei dati del server avviene in un thread separato, altrimenti sia il client che il server si bloccano su receive().

Note

Il costruttore riceve i due stream per la comunicazione, vi attacca due message stream e costruisce l'interfaccia utente.

Il main() crea il socket per la connessione al server, estrae i due stream, e crea il TransactionClient. Quindi avvia un thread separato per la ricezione dei dati.

Il metodo run(), e dunque il thread separato, è un ciclo infinito che:

riceve un pacchetto spedito dal server (contenente una coppia di stringhe attributo-valore) con receive();

stampa sullo standard output la coppia attributo e valore.

Il metodo handleEvent() gestisce la interazione coll'utente, dando via via inizio alle transazioni:

bottone get: si invia un pacchetto il cui messaggio è costituito da due stringhe UTF:

la prima è "get"

la seconda è il nome dell'attributo di cui si vuole conoscere il valore;

bottone put: si invia un pacchetto il cui messaggio è costituito da tre stringhe UTF:

la prima è "put"

la seconda è il nome dell'attributo che si vuole modificare;

la terza è il valore che si vuole assegnare all'attributo.

Questo è il server che gestisce le transazioni. Anche lui usa gli stessi tipi di message stream del client, e grazie ad essi può attivare molteplici thread che lavorano in concorrenza per gestire molte transazioni contemporaneamente. Un ritardo simula artificialmente il tempo necessario a gestire una transazione.

Implementa l'interfaccia Runnable per poter lanciare molti thread sullo stesso oggetto.

Il costruttore riceve i due stream per la comunicazione e crea una HashTable (essenzialmente una classe che implementa una memoria associativa, contenente coppie chiave-valore e dotata di metodi per l'inserimento e la ricerca di elementi) per memorizzare e ricercare le coppie attributo-valore.

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

Il main() opera come segue:

crea un ServerSocket;

accetta una connessione e chiude subito il ServerSocket;

deriva i due stream per la comunicazione;

crea il TransactionServer;

lancia su di esso un certo numero (passato come parametro) di thread.

Il metodo run() di ogni thread è un ciclo infinito, in cui:

si creano i due message stream, locali al thread, per la comunicazione;

si aspetta un messaggio dal client, con receive();

appena arriva il messaggio, che è relativo a una nuova transizione, la si gestisce:

si simula un ritardo di 1 secondo;

si legge il comando ("get" o "put");

si chiama il corrispondente metodo di gestione (get() o put()):

se il comando è "get", il thread spedisce un messaggio di risposta costituito da una coppia di stringhe (attributo e valore);

se il comando è "put", il thread cambia il valore dell'attributo (se c'è nella tavola) o inserisce una nuova coppia (se non c'è l'attributo). Questo è ottenuto automaticamente col metodo put() di HashTable.

Lo scopo fondamentale di questa applicazione client-server è mostrare come l'uso dei message stream ci consenta facilmente di condividere un unico canale di comunicazione fra molti thread concorrenti. L'incapsulamento ci protegge dal mescolamento dei dati.

Avendo la possibilità di gestire stream di messaggi anziché di byte, è possibile crearsi ulteriori strumenti di utilità:

una coda di messaggi;

degli stream di messaggi (di input e output) che estraggono (e inseriscono) messaggi dalla/nella coda anziché da una connessione di rete.

Ciò significa avere la possibilità di disaccoppiare fra loro:

il canale di comunicazione fisico sul quale viaggiano i dati (che partono e arrivano da/nella coda);

la componente applicativa che utilizza o produce i dati (che legge/scrive da/nella coda).

Le principali conseguenze positive di questo disaccoppiamento sono:

isolamento dell'applicazione dagli errori di comunicazione;

isolamento dell'applicazione da eventuali ritardi di trasmissione: le scritture dell'applicazione avvengono nella coda e quindi sono rapide. Eventuali ritardi nell'invio sulla rete penalizzano solo il thread (di norma separato) che li gestisce.

Figura 4-9: Coda di messaggi

E' una implementazione della coda (intesa come struttura dati), i cui elementi sono messaggi.

Si noti che nella coda ci sono messaggi e non pacchetti, perché la coda provvede automaticamente a tenere separati tali elementi e quindi non c'è bisogno dell'informazione di controllo.

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

La coda è implementata per mezzo di un Vector, classe che offre due metodi, add() e remove(), per inserire e recuperare un elemento. Va notato che un thread che cerca di estrarre un elemento da una coda vuota viene bloccato, e si risveglierà quando ci sarà qualcosa nella coda.

Il costruttore crea un Vector vuoto, nel quale verrà mantenuta la coda.

Il metodo remove() elimina un elemento dalla coda e lo restituisce al chiamante:

contiene un blocco di codice sincronizzato sul Vector, al fine di poter gestire la coda per mezzo di thread multipli;

si blocca con wait(), rilasciando quindi il lucchetto, se la coda è vuota.

Il metodo add() aggiunge un elemento alla coda:

contiene un blocco di codice sincronizzato sul Vector;

provvede a risvegliare con notify() uno degli eventuali thread in attesa di un elemento.

Questa classe è un MessageOutput che, invece di scrivere messaggi su un OutputStream, li inserisce in una coda.

Figura 4-10: QueueOutputStream

send() aggiunge alla coda un messaggio, costituito dal corrente contenuto del buffer.

Come si noterà, in questo caso non si incapsula il messaggio in un pacchetto, in quanto la coda è una struttura costituita di elementi separati, ciascuno dei quali è un array che internamente ha l'informazione sulle proprie dimensioni. Il contenuto di ogni array coincide con quello del corrispondente messaggio.

Internamente, il buffer si implementa con un ByteArrayOutputStream.

Figura 4-11: Implementazione di QueueOutputStream

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

Il costruttore riceve come parametro la coda a cui si deve attaccare, e crea un buffer interno su cui avverranno le scritture (analogamente a quanto visto per MessageOutputStream). Inoltre, mantiene una reference alla coda cui è attaccato.

Il metodo send() estrae il contenuto attuale del buffer (ossia il messaggio costruito con le scritture) e lo inserisce come nuovo elemento nella coda. Quindi resetta il buffer in modo che le prossime scritture possano costruire il prossimo messaggio.

Si noti che molti QueueOutputStream possono essere attaccati alla stessa coda. Grazie al fatto che l'aggiunta di elementi avviene in un blocco sincronizzato, non si verificano interferenze fra eventuali thread concorrenti, che tipicamente gestiscono i vari QueueOutputStream.

Questa classe è un MessageInput che, invece di leggere messaggi da un InputStream, li estrae da una coda.

Figura 4-12: QueueInputStream

Receive() estrae un messaggio dalla coda e rende disponibile il suo contenuto per le letture. Se non ci sono messaggi, blocca il chiamante finché non ce n'è uno disponibile.

Internamente il buffer si implementa con un ByteArrayInputStream.

Figura 4-13: Implementazione di QueueInputStream

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

Il costruttore riceve come parametro la coda a cui attaccarsi. Chiama il costruttore della superclasse passandogli null (non c'è alcun messaggio da leggere) e mantiene una reference alla coda.

Il metodo receive() estrae un messaggio dalla coda (bloccandosi se non ce ne sono) e lo copia in un array di byte interno. Quindi, analogamente a MessageInputStream, crea un ByteArrayInputStream attaccato al buffer e si aggancia a tale ByteArrayInputStream per le successive letture.

Anche in questo caso, molti QueueInputStream possono essere attaccati alla stessa coda senza problemi di interferenze.

Come abbiamo detto, l'accodamento dei messaggi permette di:

isolare l'applicazione dagli errori di comunicazione;

isolare l'applicazione dagli eventuali ritardi di trasmissione.

Entrambi questi obiettivi possono essere raggiunti con sistemi analoghi a quelli sotto esposti.

Uso di code in input

Si dedica un thread separato, che chiameremo thread copiatore, alla lettura dei pacchetti dalla connessione di rete. Tale thread non fa altro che ricevere pacchetti dalla rete (attraverso un MessageInput) e ricopiarli in una coda (attraverso un QueueOutputStream).

Una applicazione che legga i dati da tale coda (attaccandovi un QueueInputStream) è quindi isolata dalla rete.

Il codice di tale thread copiatore sarà semplicemente un ciclo infinito di copiatura:

try

} catch (IOException e)

dove:

mi è il MessageInput;

mo è il QueueOutputStream.

Uso di code in output

Si dedica un thread copiatore alla scrittura dei pacchetti sulla connessione di rete. Tale thread preleva i pacchetti da una coda e li ricopia su una connessione di rete.

Una applicazione che scriva i dati nella coda (attaccandovi un QueueOutputStream) è quindi isolata dalla rete, sia per quanto riguarda errori che possibili ritardi.

Il codice del thread copiatore è uguale a prima, solo che ora si avrà che:

mi è il QueueInputStream;

mo è il MessageOutput.

Vedremo più avanti una classe (Demultiplexer) che fra le sue funzioni ha anche quella di thread copiatore per isolare una applicazione dalla rete.

Finora abbiamo sviluppato stream di messaggi piuttosto semplici, che non aggiungono particolari funzionalità ai normali stream, pur presentando già alcuni vantaggi quali:

facilità di condivisione di un unico canale di comunicazione da parte di più stream di messaggi;

disaccoppiamento fra rete e applicazione.

Comunque, gli stream visti finora formano la base necessaria sulla quale svilupparne di più sofisticati.

In particolare, ora vedremo come sviluppare degli stream di messaggi che siano in grado di effettuare il multiplexing, su un unico canale di comunicazione, di vari flussi di dati eterogenei fra loro, tipicamente generati da componenti diverse di una applicazione in maniera del tutto trasparente a tali componenti, che in genere ignorano l'esistenza le une delle altre.

Lo scopo si raggiunge incapsulando i messaggi dentro pacchetti nei quali la Control Information è costituita da un' etichetta che caratterizza l'origine dei dati.

Quando tali pacchetti giungono a destinazione, i messaggi vengono instradati alla corretta componente grazie a un meccanismo corrispondente di demultiplexing, che opera sulla base di tale Control Information.

In particolare, dopo aver introdotto le necessarie classi di utilità, svilupperemo un'applicazione client-server che implementa una chatline più raffinata di quella vista precedentemente.

Il client infatti è costituito da due parti indipendenti fra loro, che consentono l'una di inviare testo e l'altra disegni condividendo lo stesso canale fisico di comunicazione.

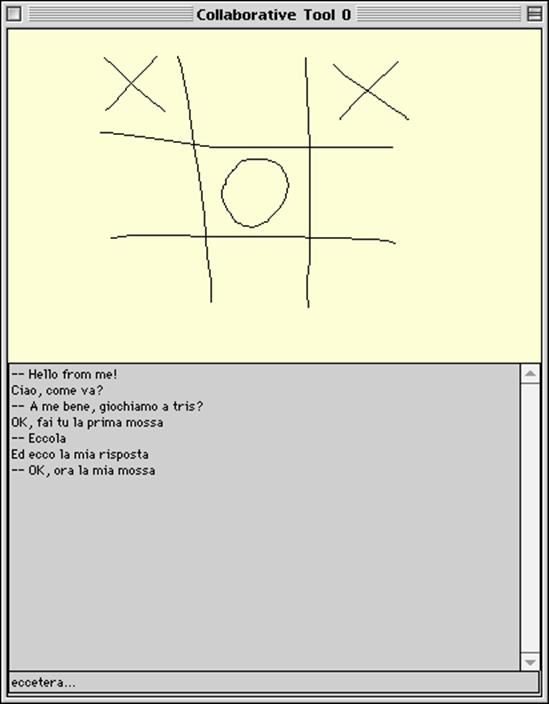

Figura 4-14: Chatline grafica e testuale

Il server ha il compito di effettuare il broadcast dei pacchetti che riceve da un client a tutti gli altri.

Come vedremo, esso non entra nel merito di ciò che riceve, e quindi rimarrà inalterato anche in caso si aggiungano ulteriori moduli funzionali ai client.

Questa classe estende MessageOutput, però si attacca a un altro MessageOutput e non a un semplice OutputStream.

Ciò consente di effettuare il multiplexing su un qualunque stream di messaggi (ad esempio su un QueueOutputStream oppure un MessageOutputStream).

Questo meccanismo ci consente di gestire più livelli di incapsulamento, uno dentro l'altro.

Figura 4-15: Incapsulamento multiplo

In sostanza, aggiungiamo un meccanismo di etichettatura all'OutputStream attaccato.

Dall'altra parte del canale, tale etichezza sarà usata per determinare l'origine dei dati.

Nel client che vedremo fra breve useremo questa classe per fare il multiplexing di due flussi di dati (che provengono dalle due componenti separate dell'applicazione) su un unico canale di comunicazione.

Figura 4-16: Multiplexing dei messaggi della chatline

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

Questo stream ci offre il vantaggio (rispetto a inserire "manualmente" un'etichetta) di offrire tale funzione in modo trasparente al chiamante, che usa i normali metodi di un MessageOutput. Solo al momento di chiamare il costruttore si è consapevoli di aver a che fare con un MultiplexOutputStream.

Il metodo send(String[] dst) è implementato per predisporsi al caso in cui il MessageOutput a cui si attacca supporti tale metodo (spedizione multicast).

Costruttore

Riceve come parametri il MessageOutput (naturalmente si passerà una sua classe derivata) a cui attaccarsi e l'etichetta da usare come CI.

Per il resto è analogo agli altri stream di messaggi di output: crea un ByteArrayOutputStream su cui convogliare le scritture in attesa della spedizione.

Metodi

send() scrive sul MessageOutput l'etichetta (cioè la CI) e quindi il contenuto del buffer interno (cioè il messaggio). Quindi chiama il metodo send() del MessageOutput, il che fa sì che quest'ultimo invii sul canale di comunicazione:

la sua propria CI (se c'è, come nel caso di MessageOutputStream);

ciò che ha nel buffer, ossia nell'ordine:

l'etichetta;

il messaggio vero e proprio;

E' necessario assicurarsi, dento la send(), che le scritture sul MessageOutput e la chamata del metodo send() di quest'ultimo non possano essere interrotti, per evitare, se qualcun altro condivide il MessageOutput, che la costruzione e l'invio del pacchetto siano interrotti prima di essere completati. Ciò si ottiene sincronizzando tale codice sul MessageOutput.

Questo è lo stream di input corrispondente a MultiplexOutputStream.

Questa classe estende MessageInput, si attacca a un altro MessageInput (non a un semplice InputStream) ed estrae l'etichetta da ogni messaggio che viene ricevuto.

Figura 4-17: MultiplexInputStream

L'etichetta è resa accessibile all'esterno, rendendo così possibile determinare come deve essere elaborata l'informazione contenuta nel messaggio.

Figura 4-18: Demultiplexing dei messaggi della chatline

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Note

Questa classe non effettua il demultiplexing. Si limita ad estrarre l'etichetta e a renderla accessibile dall'esterno. Il demultiplexing vero e proprio sarà effettuato da qualcun altro sulla base di tale informazione.

Costruttore

Riceve come parametro il MessageInput (si passerà di fatto una sua sottoclasse) a cui attaccarsi.

Chiama il costruttore della superclasse (cioè MessageInput e quindi DataInputStream) passandogli il MessageInput a cui si è attaccato, per cui i normali metodi di lettura della superclasse saranno direttamente passati a i.

Metodi

receive() chiama innanzitutto il metodo receive() dell'InputStream a cui è attaccato (che provvederà a rimuovere la propria CI). Quindi provvede a leggere l'etichetta (ossia la CI di multiplexing) che viene memorizzata nella variabile pubblica label.

A questo punto, i normali metodi di lettura (read(), ecc.) leggeranno dal corpo del messaggio.

Questa è la classe che si incarica di effettuare il demultiplexing vero e proprio.

Riceve i messaggi da un MultiplexInputStream e, sulla base della loro etichetta, li consegna ad uno dei MessageOutput a cui è connesso.

In sostanza, è un thread copiatore che ha in più la capacità di effettuare il demultiplexing dei messaggi in arrivo. Include dei metodi per registrare i (e cancellare la registrazione dei) MessageOutput che devono essere associati, in qualità di destinatari, alle etichette.

Figura 4-19: Demultiplexer

Tipicamente i MessageOutput sono dei QueueOutputStream, per le ragioni che abbiamo esposto in precedenza, oppure dei DeliveryOutputStream (che vedremo fra poco).

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Costruttore

Chiama il costruttore della superclasse, passandogli come nome una stringa concatenata con un numero progressivo (ottenuto con il metodo statico nextPlexerNum()).

Crea una HashTable che servirà per correlare le etichette ai MessageOutput.

Mantiene una reference al MultiplexInputStream a cui è attaccato.

Metodi

Il metodo statico nextPlexerNum() restituisce il valore della variabile statica plexerNumber e successivamente lo incrementa di 1, fornendo così il numero progressivo per i nomi dei vari Demultiplexer che si volessero creare.

Il metodo register(...) riceve come parametri un'etichetta e un MessageOutput, e inserisce un corrispondente nuovo elemento nella HashTable.

Il metodo deregister(...) riceve come parametro un'etichetta e rimuove dalla HashTable il corrispondente elemento.

Il metodo run() è un ciclo infinito che realizza le funzioni di:

thread copiatore;

demultiplexing dei messaggi.

Il thread effettua nel ciclo i seguenti passi:

riceve un messaggio da MultiplexInputStream;

cerca nella HashTable l'OutputStream corrispondente all'etichetta del messaggio;

se esso esiste:

crea un buffer (array di byte) e lo riempie col messaggio;

scrive il buffer sul MessageOutput trovato prima e chiama send() di tale MessageOutput;

queste ultime due operazioni sono sincronizzate sul MessageOutput per evitare che il messaggio si possa mescolare con quelli di altri thread che condividono il MessageOutput prima di essere spedito.

se invece l'etichetta non è registrata nella HashTable, il messaggio viene scartato.

Consegnare i messaggi in una coda e aspettarsi che l'applicazione cerchi attivamente di prelevarli da lì, il che richiede in genere un thread separato, non è talvolta necessario, sopratutto per una piccola applicazione.

Una alternativa è definire un diverso tipo di MessageOutput, che consegna i messaggi attivamente al destinatario invece di scriverli su uno stream (che nel caso sopracitato è la coda).

Ciò si può implementare facendo sì che questo nuovo tipo di MessageOutput, quando deve spedire un messaggio con send(), chiami direttamente un apposito metodo receive() (che deve quindi essere presente) del destinatario.

In tal modo, quando un messaggio è spedito viene immediatamente consegnato al destinatario per l'elaborazione.

La contropartita è che il thread che invia il messaggio con send() (tipicamente, un thread copiatore quale il Demultiplexer) deve aspettare il ritorno della receive() del destinatario per poter proseguire la propria elaborazione e ricevere quindi il prossimo messaggio.

La classe DeliveryOutputStream implementa un MessageOutput del tipo descritto.

Figura 4-20: DeliveryOutputStream

La interfaccia Recipient dichiara il metodo receive(), e deve essere implementata da ogni destinatario che si voglia attaccare ad un DeliveryOutputStream.

E' un MessageOutput che si attacca a un oggetto che implementa l'interfaccia Recipient.

I messaggi sono costruiti dentro un ByteArrayOutputStream e sono consegnati al destinatario immediatamente, dopo averli spostati in un ByteArrayInputStream dal quale il destinatario provvederà a leggerli.

Figura 4-21: Implementazione di DeliveryOutputStream

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Costruttore

Chiama il costruttore della superclasse, attaccandolo a un ByteArrayOutputStream interno.

Mantiene una reference in byteO a tale ByteArrayOutputStream ed un'altra, in r, all'oggetto che implementa l'interfaccia Recipient, che viene passato come parametro.

Metodi

Il metodo send() effettua le seguenti oper 656h78g azioni:

crea, in un array di byte, una copia del contenuto attuale del ByteArrayOutputStream (cioè una copia del messaggio);

costruisce un ByteArrayInputStream attaccato alla copia del messaggio;

chiama il metodo receive() del destinatario, passandogli per convenienza un DataInputStream attaccato al ByteArrayInputStream e quindi al messaggio;

resetta il ByteArrayOutputStream per consentire la costruzione del prossimo messaggio.

E' una semplice interfaccia che dichiara un solo metodo, receive().

Esso ha come parametro un DataInputStream (che di fatto costituisce il corpo del messaggio) dal quale, con opportune letture, potrà essere acquisito il messaggio.

La definizione dell'interfaccia è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Vediamo ora come è fatto il client per la chatline grafica e testuale; in seguito vedremo il server, che peraltro è molto semplice.

Come abbiamo già detto, il client è composto di due componenti distinte ed indipendenti, che comunicano con le loro controparti (grazie al server) per mezzo di multiplexing di messaggi.

Il client consiste di tre classi:

un frame che contiene i componenti (CollabTool);

la componente grafica (WhiteBoard);

la componente testuale (ChatBoard).

Figura 4-22: Interfaccia utente del client

E' la classe principale (contiene il main()) ed ha diverse incombenze:

aprire la connessione con il server;

creare le due componenti (ChatBoard e WhiteBoard), inserirle in un frame e mostrare il tutto;

predisporre tutti i necessari stream di messaggi (di input e output) per la comunicazione.

La definizione della classe è la seguente.

Note

Il metodo main() apre la connessione di rete con il server (il cui indirizzo IP o nome DNS deve essere passato come parametro) sul port 5000.

Quando la connessione di rete è stabilita, da essa si derivano i due stream per la comunicazione che vengono passati al costruttore di CollabTool.

Costruttore

Chiama il costruttore di Frame passandogli un titolo per la finestra.

Crea cb (un ChatBoard) e wb (un WhiteBoard) e li aggiunge al Frame;

Crea due message stream attaccati ai due stream esistenti da/verso il server:

mO è un MessageOutputStream;

mI è un MessageInptStream.

Chiamando il metodo setMessageOutput (...) di wb e cb, aggancia il loro output ad un corrispondente MultiplexOutputStream.

A questo punto l'output delle due componenti è sistemato, ora si deve occupare dell'input. Innanzitutto fa queste operazioni:

crea un MultiplexInputStream agganciato a mI;

crea un Demultiplexer agganciato a tale MultiplexInputStream.

Registra nel Demultiplexer gli stream di output ai quali dovranno essere inviati i messaggi di competenza di ognuna delle due componenti. Questo si fa chiedendo a loro quale dev'essere lo stream di output, mediante il loro metodo getMessageOutput() che, appunto, restituisce il MessageOutput che ognuna delle due componenti avrà provveduto a creare secondo le proprie inclinazioni.

Infine, avvia il thread "copiatore" del Demultiplexer.

Questa classe implementa la componente testuale della chatline.

E' costituita da una TextArea in cui appaiono i messaggi precedenti e da un TextField in cui si immette di volta in volta un nuovo messaggio. Esso viene spedito non appena si preme il tasto Return dentro il TextField.

Nel contesto del client, questa componente dialoga direttamente con le corrispondenti componenti degli altri client collegati, ed ignora completamente l'esistenza della componente grafica.

Implementa l'interfaccia Runnable perché un thread gestisce l'interazione con l'utente (quello principale) mentre un thread separato (avviato con run()) si occupa di ricevere i messaggi che arrivano dalla connessione di rete.

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Costruttore

Crea i componenti dell'interfaccia utente e li dispone opportunamente.

Crea una coda q a cui verranno attaccati i 2 stream per la comunicazione col Demultiplexer:

lo stream di output attaccato alla coda serve al Demultiplexer per depositarvi i messaggi arrivati;

lo stream di intput attaccato alla coda serve al Chatboard per prelevare (e quindi leggere) i messaggi arrivati.

Avvia il thread separato per lettura dei messaggi in arrivo.

Metodi

I metodi setMessageOutput(MessageOutput o) e getMessageOutput(), che vengono chiamati da ColabTool in fase di creazione della ChatBoard, predispongono gli stream di input e output. In particolare:

setMessageOutput(MessageOutput o) si aggancia al MultiplexOutputStream, creato da CollabTool, che serve in output;

getMessageOutput() invece crea un QueueOutputStream attaccato a q e lo passa a CollabTool, il quale così sa dove inviare i dati prodotti dal Demultiplexer per il ChatBoard.

Il metodo run(), che fa partire il thread separato di lettura dei dati in arrivo, prima di tutto crea un QueueInputStream attaccato a q, e poi entra in un ciclo infinito di estrazione dei messaggi da tale stream.

Il metodo action(...) gestisce l'evento di tipo action nel solo TextField, inviando un nuovo messaggio; rimanda alla superclasse la gestione di altri tipi di eventi.

Figura 4-23: Collegamento degli stream per l'input di ChatBoard

Questa classe implementa la componente grafica della chatline.

Offre una superficie sulla quale l'utente può disegnare a mano libera. Quando l'utente:

preme il pulsante del mouse: inizia una nuova porzione del disegno;

sposta il mouse (a bottone premuto, drag): la porzione del disegno viene man mano costruita;

rilascia il mouse: la porzione di disegno appena completata viene spedita sotto forma di messaggio.

Nel contesto del client, anche questa componente dialoga con le corrispondenti componenti degli altri client ed ignora l'esistenza della componente ChatBoard.

Implementa l'interfaccia Recipient, e quindi implementa un metodo receive() per la ricezione immediata dei messaggi.

La definizione della classe è la seguente (dal libro "Java Network Programming" di Merlin Hughes et al., Mannig Publications Co, Greenwich CT, 1997).

Costruttore

WhiteBoard è costituito da un unico Canvas (area di disegno), istanziato automaticamente dato che WhiteBoard estende proprio Canvas. Il costruttore si limita a cambiare il colore di fondo.

Metodi

Come in ChatBoard, i metodi setMessageOutput(MessageOutput o) e getMessageOutput(), che vengono chiamati da CollabTool in fase di creazione della WhiteBoard, predispongono gli stream di I/O. In particolare:

setMessageOutput(MessageOutput o) si aggancia al MultiplexOutputStream, creato da CollabTool, che serve in output;

getMessageOutput() invece crea un DeliveryOutputStream, avente come target il WhiteBoard stesso, e lo passa a CollabTool, il quale così sa dove inviare i dati prodotti dal Demultiplexer e destinati al WhiteBoard.

Il metodo scribble() disegna un trattino dall'ultima posizione del mouse (ox, oy) a quella corrente (x, y), e per far questo crea un contesto grafico che poi elimina.

Il metodo transmit() scrive nel corpo del messaggio corrente le coordinate (x, y) attuali, che così si aggiungono a quelle precedenti; aggiorna quindi le coordinate (ox, oy) con i valori correnti.

La gestione degli eventi si articola su tre metodi:

mouseDown(...) inizia a costruire il prossimo messaggio, chiamando transmit(...);

mouseDrag(...) mostra l'ultimo tratto disegnato (con scribble(...)) e poi inserisce sul messaggio le nuove coordinate finali, chiamando transmit(...);

mouseUp(...) disegna l'ultimo tratto (con scribble(...)), completa il messaggio (con transmit(...)) e poi invia effettivamente il messaggio con il metodo send() del MultiplexOutputStream a cui è attaccato.

Il metodo receive() legge il contenuto di un messaggio (cioè una successione di coppie (x, y)) e provvede ad effettuare il corrispondente disegno.

Figura 4-24: Collegamento degli stream per l'input di WhiteBoard

E' il server a cui tutti i client si connettono. Invia in broadcast a tutti (tranne che al mittente) tutto ciò che riceve da uno qualunque di essi.

Concettualmente (e anche strutturalmente) è identico al server dell'esempio 9, solo che comunica attraverso l'uso di messaggi.

Si noti che i messaggi sono a loro volta pacchetti composti da:

etichetta;

dati.

Questo però il server lo ignora, e non ne preoccupa. Quindi, tale server continuerà a funzionare correttamente anche anche nel caso in cui ai client si dovessero aggiungere ultreriori componenti funzionali, purché anch'esse comunichino fra loro facendo uso di stream per il multiplexing dei messaggi.

Il codice è costituito da due classi. La prima, CollabServer, accetta richieste di connessione sul port 5000 e, ogni volta che ne arriva una, istanzia un oggetto della classe CollabHandler che si occupa di gestirla.

La seconda si occupa della gestione di una singola connessione e dell'invio a tutte le altre, in broadcast, dei dati provenienti da tale connessione.

Note

CollabTool avvia mediante il main() il thread principale che:

rimane in ascolto sul port 5000;

attiva un thread separato (CollabHandler) per la gestione di ogni nuova connessione.

Ogni nuovo CollabHandler attacca due message stream ai due canali di comunicazione, e quando si avvia:

si registra nel Vector statico delle connessioni attive;

riceve messaggi in input e li ritrasmette col metodo broadcast();

quando termina, si rimuove dal Vector delle connessioni.

Il metodo broadcast() di CollabHandler si sincronizza sul Vector delle connessioni e spedisce a tutti, tranne che a se stesso, il messaggio passato come parametro.

Abbiamo visto come l'uso e la concatenazione di message stream costituisca un potente e versatile meccanismo per lo sviluppo di applicazioni di rete.

Con tali conoscenze in mente, è relativamente semplice procedere ad ulteriori estensioni di funzionalità, quali ad esempio una trasmissione di tipo multicast, ossia una trasmissione nella quale si specifica il sottoinsieme dei destinatari che deve ricevere il messaggio.

Tale funzionalità può essere ottenuta con una classe RoutingOutputStream, che avrà il compito di incapsulare ogni messaggio dotandolo di una CI costituita da un vettore di stringhe che specificano ciascuna un destinatario.

Figura 4-25: Uso di RoutingOutputStream per trasmissioni multicast,

All'altra estremità, tipicamente sul server, a valle di un MessageInputStream si potrà predisporre una corrispondente classe RoutingInputStream che estrae la lista di destinatari e la rende disponibile all'esterno, e una classe Router (che ha la funzione di thread copiatore) incaricata di inviare una copia di ogni messaggio solamente ai corrispondenti destinatari.

Figura 4-26: Router

Con riferimento alla specifica concatenazione illustrata nella figura 4-25, il messaggio che viene instradato dal Router è in realtà un pacchetto contenente la CI del MultiplexOutputStream, e cioè l'etichetta della componente applicativa che deve ricevere i dati.

Di conseguenza, a valle di ogni MessageOutput in uscita dal Router ci potrà essere un MessageInput, quindi un MultiplexInputStream ed infine un Demultiplexer che esamina tale etichetta e smista il messaggio alla corretta componente applicativa.

In tal modo è possibile costruire applicazioni di tipo client-server costituite da componenti indipendenti capaci di effettuare trasmissioni multicast, il che consente di soddisfare praticamente qualunque esigenza applicativa.
