IBS-RS232 - Trasmissione dati a RS232C

informatica

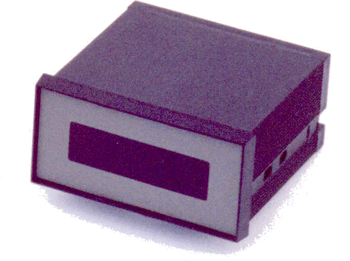

IBS-RS232 è un convertitore di linea. Converte il dato a 16 bit proveniente da linea seriale in dato direttamente proponibile in linea Interbus-S e lo visualizza su display a led a 5 digit.
E' anche possib 353f58d ile l'azione parzialmente inversa, ovverossia la scrittura del contenuto del display mediante la linea Interbus-S.
Può essere venduto anche senza il display a led, nel qual caso il dispositivo funge da semplice convertitore di linea per dati a 16 bit.

Viene attualmente venduto come ripetitore di peso per Interbus-S. Legge il peso proveniente dalla linea seriale, lo visualizza su un display a 5 cifre e lo ripropone in linea Interbus-S.

I formati supportati sono lo Standard Bilanciai (PSB), Netto+Codice (PNC) e formato AN5316 (PAN).

Vantaggi principali

Trasmissione dati a RS232C

Indirizzo : 0347H = 839 . Questa subroutine permette di trasmettere 1 dato di 8 bit, preventivamente caricato nella cella (FEC0H) all'uscita RS232C con il formato parola standard: 1 bit start,8 bit dato,1 bit stop, no parity, e velocità selezionabile da jumpers sulla scheda da 4800 a 38400 baud.

Ricezione dati da RS232C

Indirizzo : 0510H = 1296. Entra in attesa di ricezione di un bit di start da RS232; ricevutolo, carica il dato relativo nella cella (FEC1H).
