MISURA DI RESISTENZA ELETTRICA DI MEDIO GRANDE VALORE OHMICO CON IL PONTE DI WHEATSTONE

elettrotecnica

646h73g MISURA DI RESISTENZA ELETTRICA DI MEDIO GRANDE VALORE 646h73g 646h73g 646h73g 646h73g 646h73g

646h73g 646h73g    OHMICO CON IL PONTE DI WHEATSTONE

646h73g 646h73g   4 Volt nominali

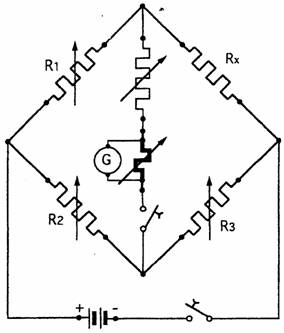

Lo schema elettrico è composto da un  resistore incognito Rx, tre resistori a R variabili, un alimentatore con tensione variabile in serie al tasto Tp, un tasto Tg posto in serie ad un galvanometro al quale è stato collegato in parallelo un riduttore di sensibilità

Svolgimento della prova:

Sono state effettuate diverse misure di resistenza.

Abbiamo assegnato i valori ad R1 ed R2 in modo che fossero dello stesso ordine di grandezza di Rx, per evitare di squilibrare i lati del ponte.

Dopo aver fissato la tensione di alimentazione, così che la corrente sulle resistenze si mantenesse di valore inferiore a quella massima consentita per ognuna di esse, abbiamo chiuso il contatto Tp; successivamente, chiuso il tasto Tg e abbiamo letto il Galvanometro.

La sensibilità di quest'ultimo, inizialmente ridotta, è stata aumentata ad ogni azzeramento dell'indice, ottenuto modificando i valori di resistenza maggiori di R3.

Arrivati alla sensibilità massima, agendo sui valori di resistenza di R3, è stato ottenuto l'azzeramento finale del Galvanometro.

Tutti i valori ottenuti sono stati poi riportati nella tabella.

Conclusioni:

Tutte le resistenze del ponte di wheatstone sono legate da una relazione

646h73g     646h73g 646h73g 646h73g 646h73g    Biondi Enrico
