RELAZIONE DI ELETTROTECNICA

"PROVA A VUOTO DI UN TRASFORMATORE TRIFASE"



Scopo della prova:

Il circuito viene alimentato in corrente continua. Lo scopo della misura determinare la resistenza degli avvolgimenti. La misura viene realizzata col metodo volt-amperometrico, ed essendo la resistenza di valore piccolo, si utilizza il collegamento con il voltmetro a valle.

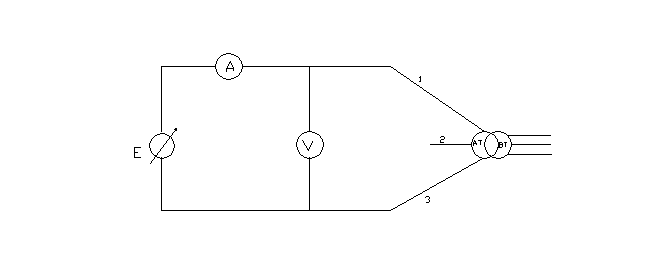

Schema elettrico per la misura di resistenza:

Procedimento: La misura si effettua in corrente continua col metodo volt-amperometrico.



Dopo aver montato il circuito abbiamo riportato le misure lette e ci siamo calcolati la resistenza degli avvolgimenti.

Dati rilevati:

-Lato A.T. -Lato B.T.

R13 = 0,826 V / 0,491 A = 1,68 W R13 = 0,423 V /0,492 A = 0,86 W

R23 = 0,842 V /0,497 A = 1,7 W R23 = 0,441 V /0,496 A = 0,89 W

R12 = 0,802 V /0,471 A = 1,7 W R12 = 0,419 V /0,494 A = 0,85 W

RmAT = (R13 + R23 + R12)/6 = 0,85 W RmBT = (R13 + R23 + R12)/6 = 0,4 W

"PROVA A VUOTO"

Scopo: Questa prova permette di determinare alcuni parametri del trasformatore, e cio la potenza persa nel ferro, il rapporto spire, la potenza a vuoto P0, la corrente a vuoto I0 e il cosf del trasformatore

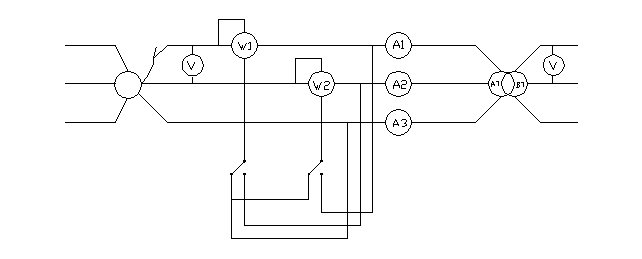

Schema elettrico per la prova a vuoto:

Strumenti utilizzati:

-n 1 trasformatori

-n 2 wattmetri

-n 3 amperometri

-n 2 voltometri

-n 1 commutatori

Descrizione della prova:

Dopo aver eseguito gli opportuni collegamenti come illustra lo schema, il circuito stato alimentato con una corrente alternata. La misura, in questa prova, viene effettuata col metodo volt-amperometrico e si utilizza il collegamento con voltmetro a monte perch la resistenza non piccola. Abbiamo effettuato varie prove a tensione decrescente, a partire da un valore di tensione superiore del 5% di Vn e diminuendo la tensione fino a raggiungere un numero di misure che ci han permesso di completare la tabella e di soddisfare gli scopi della prova.

Formule:

K = (Pa * Pv * cosf) / dfs

W1 = W2 = W3 = W4 = k * div lette

I0 = (I1 + I2 + I3)/3

P0 = W1 + W2

Q0 = (W1 - W2 + 2*(W4 - W3))/√3

Tg f0 = Q0 / P0



m = VAT / VBT

PFE = P0 - PJ0 = P0 - 3* RBT * I02

Pw = Ria * Io2

Tabella 1 :

V1(V)

V2(V)

W1

W2

W3

W4

Pv(V)

Pa(A)

Ri(W)

cosf0

K

Pw

385

411

130

20

17

122

450

1

5,86

0,2

0,6

0,89

367

388

115

21

20

107

450

1

5,86

0,2

0,6

0,83

345

364

100

22

23

92

300

1

5,86

0,2

0,6

0,79

320

339

130

33

44,5

130

300

1

5,86

0,2

0,4

0,73

300

317

115

31

42

113

300

1

5,86

0,2

0,4

0,69

280

296

101

29

39

99

300

1

5,86

0,2

0,4

0,66

260

276

89

26

35

88

300

1

5,86

0,2

0,4

0,61

240

255

78

23

30

76

300

1

5,86

0,2

0,4

0,58

220

233

68

19

25

65

300

1

5,86

0,2

0,4

0,54

200

213

112

33

16

138

150

1

5,86

0,2

0,2

0,49

180

190

98

26

53

113

150

1

5,86

0,2

0,2

0,44

160

170

83

21

41

93

150

1

5,86

0,2

0,2

0,41

W1,W2,W3,W4 ci indicano le divisione lette dai wattmetri.

Gli autoconsumi(Pw) sono uguali per tutti i Wattmetri avendo una Ri sempre uguale.

Tabella 2 :

W1(W)

W2(W)

W3(W)

W4(W)

I1(A)

I2(A)

I3(A)

V1(V)

V2(V)

I0(A)

Cosj0

P0(W)

Q0(VAR)

78

12

10,2

73,2

230

162

241

385

410,5

211

0,63

90

110,98266

69

12,6

12

64,2

210

142

221

367

388

191

0,66

81,6

92,947977

60

13,2

13,8

54,6

190

128

202

345

364

173,3

0,702

73,2

74,219653

52

13,2

17,8

52

173

115

185

320

339

157,7

0,725

65,2

61,965318

46

12,4

16,8

45,2

161

106

171

300

317

146

0,745

58,4

52,254335

40,4

11,6

15,6

39,6

151

100

163

280

296

138

0,761

52

44,393064

35,6

10,4

14

35,2

145

95

154

260

276

131,3

0,762

46

39,075145

31,2

9,2

12

30,4

138

89

145

240

255

124

0,765

40,4

33,988439

27,2

7,6

10

26

130

84

138

220

233

117,3

0,759

34,8

29,82659

22,4

6,6

13,2

27,6

124

80

130

200

213

111,3

0,747

29

25,780347

19,6

5,2



10,6

22,6

116

75

122

180

190

104,3

0,745

24,8

22,196532

16,6

4,2

8,2

18,6

110

71

115

160

170

98,67

0,735

20,8

19,190751

Le potenze dei wattmetri sono gi corrette avendo tolto gli autoconsumi

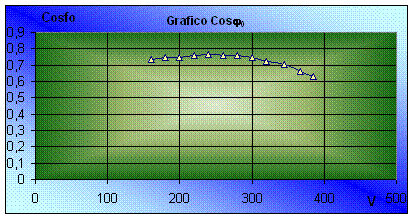

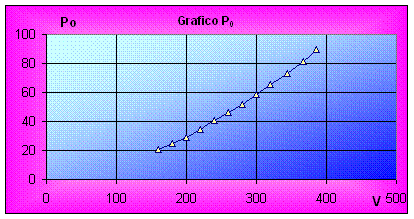

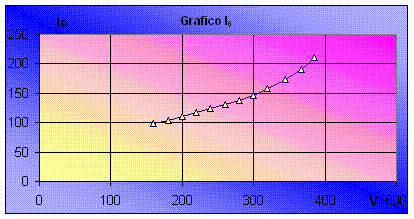

Grafico1:

Grafico2:

Grafico3:

"PROVA DI CORTO"

Scopo:La prova di corto permette di determinare la P, la V e il cosφ di corto.Noti questi valori possibile risalire alle perdite per effetto Joule, alle perdite addizionali, alla resistenza e alla reattanza di dispersione.Questi dati vanno poi riportati alla temperatura di funzionamento (75 C).

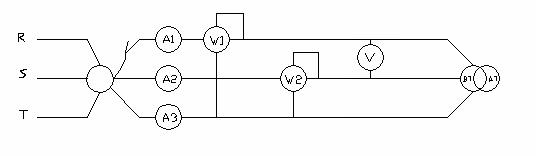

Schema elettrico per la prova a corto:

Strumenti utilizzati:

-n1 trasformatori

-n2 wattmetri

-n3 amperometri

-n1 voltmetro

Descrizione della prova:

Dopo aver eseguito gli opportuni collegamenti come illustra lo schema, il circuito stato alimentato con una corrente continua.

Tramite questa prova dobbiamo determinare la P, la V e il cosφ di corto.Noti questi valori possibile poi risalire alle perdite per effetto Joule, alle perdite addizionali, alla resistenza e alla reattanza di dispersione.

La misura, in questa prova, viene effettuata con inserzione Aron per quanto riguarda i wattmetri e si utilizza il collegamento con voltmetro a valle visto che la resistenza piccola. Nel trasformatore bisogna far circolare una corrente molto piccola che non deve superare il 10% del valore nominale della corrente dell'avvolgimento sotto esame, per non variare la temperatura dell'avvolgimento che poi noi attraverso le apposite formule andremo a riportare a 75 C.

Dati di targa:

Sn (VA)

Vn (V)

I1N (A)

3000

380

4,5634317

Formule:

Autoconsumi:

Wattmetro1

Ri = Pv / Iv

Pw1 = Vmis2 / Ri

Wattmetro2

Ri = Pv / Iv

Pw2 = Vmis2 / Ri

K = (Pa * Pv * cosf) / dfs

W1 = W2 = k * div lette

Icc = (I1 + I2 + I3) /3

Pcc = P1 + P2

I1n = (Sn / √3* Vn)

Pcc = W1 + W2

PJ = 3 * RA + I12 + 3 * RB * I12 * m2

Padd = Pcc - PJ

Zcc = (Vcc/√3*I1n)

R' = (Pcc /3*I1n2)

X = √(Zcc2-R'2)

Riporto delle grandezze a 75 C :

RT = ((234,5+T) / (234,5+t))*R'

PJ75 = 1,22*PJt

Padd75 = (Paddt/1,22)

Pcc75 = PJ75+Padd75

R'75 = (Pcc75/3*I1n2)

Zcc75 = √(R'752+X2)

Tabella1:

I1(A)

I2(A)

I3(A)

W1

W2

Pa (A)

Pv (V)

Cos f

k

W1(W)

W2 (W)

Iv (mA)

Ri(W)

4,74

4,47

4,57

116

71

5

15

1

0,5

58

35,5

30

500

4,11

4,01

4,13

90

60

5

15

1

0,5

45

30

30

500

3,7

3,54

3,71

71

46

5

15

1

0,5

35,5

23

30

500

3,01

2,73

3,14

101

56

2,5

15

1

0,25

25,25

14

30

500

2,61

2,57

2,77

76

51

2,5

15

1

0,25

19

12,75

30

500

2,36

2,21

2,41

60

35

2,5

15

1

0,25

15

8,75

30

500

2,11

1,91

2,26

52

27

2,5

15

1

0,25

13

6,75

30

500

1,93

1,81

1,94

39

23

2,5

15

1

0,25

9,75

5,75

30

500

Tabella2:

Vcc(V)

Pj(W)

Padd(W)

Pw(W)

Zcc(W)

R'(W)

X(W)

Rt(W)

Pcc(W)

Icc (A)

12,200

87,017

5,888

0,298

1,545

1,487

0,420

1,809

92,905

4,593

10,750

65,423

9,115

0,231

1,362

1,193

0,656

1,451

74,538

4,083

9,540

53,021

5,115

0,182

1,209

0,931

0,771

1,132

58,136

3,650

7,380

35,090

3,942

0,109

0,935

0,625

0,695

0,760

39,032

2,960

6,790

26,383

5,182

0,092

0,860

0,505

0,696

0,615

31,566

2,650

5,910

21,571

2,039

0,070

0,749

0,378

0,646

0,460

23,610

2,327

5,110

17,243

2,403

0,052

0,647

0,315

0,566

0,382

19,646

2,093

4,910

14,427

0,977

0,048

0,622

0,247

0,571

0,300

15,404

1,893

Tabella3:

Zcc75(W)

Pj75(W)

Padd75(W)

Pcc75(W)

R75(W)

Vcc75(V)

cos fcc75

1,826

106,161

4,826

110,987

1,777

14,413

0,976

1,544

79,816

7,471

87,287

1,397

12,187

0,907

1,345

64,686

4,192

68,878

1,103

10,621

0,822

1,013

42,810

3,231

46,041

0,737

7,999

0,729

0,908

32,188

4,248

36,435

0,583

7,169

0,644

0,786

26,317

1,671

27,988

0,448

6,208

0,571

0,675

21,036

1,969

23,006

0,368

5,329

0,547

0,643

17,600

0,801

18,401

0,295

5,072

0,460

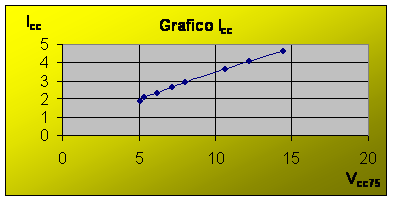

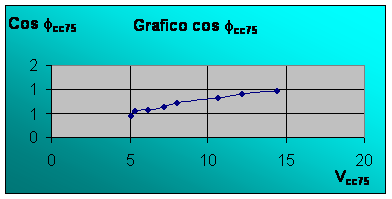

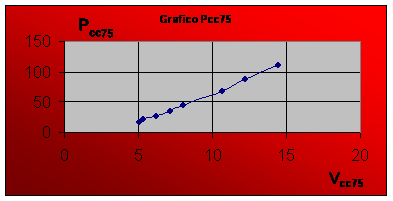

Grafico1:

Grafico2:

Grafico3:

Conclusioni:da questa prova abbiamo rilevato tutti i dati che fanno parte del collaudo del trasformatore.Non abbiamo riscontrato particolari difficolt nell'eseguire le varie prove.
