Relazione

di elettrotecnica A

Oggetto:Misura di una resistenza con il metodo volt-

amperometrico.

Caratteristiche oggetti in esame:

2 Resistenze rispettivamente di:

Resistenza piccola da 344 W ;

Resistenza grande da 1344 W;

Tabella strume 333g69d nti utilizzati:

Riferimento

Denominazione

caratteristiche



Reostato Belotti- Milano CSC150

Portata= 0,5 A. R max= 1490 W

T

Interuttore Samer

Vmax 40V D.C.



Cassetta di resistenze adecadi Italia Instuments

n 780034

A

Multimetro digitale 28452 Italia Instruments

Portata max 20 mA

V

Multimetro digitale 28450 Italia Instruments

Portata max 200 V

Sw

Chiave di inversione Samer Italy

C 1/2

E

Alimentatore stabilizzato

30 V- 5 mA

Relazione teorica:

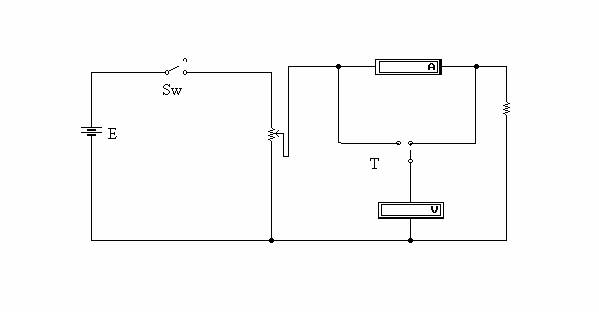

In questa esperienza ci veniva chiesto di misurare la resistenza con il metodo dell'inserzione del voltmetro prima a monte dopo a valle dell'amperometro.Utilizzando le resistenze da 344 W e da 1344 W abbiamo eseguito prima il collegamento del voltmetro a monte e abbiamo verificato la tensione V e la corrente I e ci siamo calcolati la Rn ,cio il valore di resistenza di questa misurazione, tramite la seguente formula:

Rm= Vm/Im = V - VA/ I

Quando inseriamo il voltmetro si verifica il cosidetto errore di inserzione e la resistenza presenta un valore che si discosta a volte di poco (altre di parecchio)dal valore nominale di essa.

Si indica con Rx ed uguale a:

Rx= Vm - RAIm/Im = Vm/Im- RA

L'ER % riporta l'errore percentuale degli strumenti utilizzati( Voltmetro e amperometro) ed dato dalla somma degli errori relativi dei 2 strumenti:

ER = EI % + EV %

Per il collegamento del voltmetro abbiamo utilizzato le stesse resistenze. La formula per trovare la resistenza di misura

Rm =Vm/Im=Vm/I - IA

La formula per calcolare il valore della R x in questo caso uguale a :

Rx= Vm/Im - Vm/Rv

Tabelle risultati ottenuti:

Per calcolare l'Errore assoluto del voltmetro e dell'amperometro abbiamo utilizzato la seguente formula:

Ea= Cl * Q/100

Per calcolare la grandezza misurata invece ci servita la formula:

Er % = E a/Gm*100

In definitiva notiamo che in tutte le misurazioni l'Er % si aggira intorno al 30 % che molto elevato. Per scegliere l'inserzione da utilizzare basta mettere in raffronto Rx (valore di R corretto dall'errore d'inserzione)e RA*RV

Se Rx> RA * RV utilizziamo l'inserzione a monte (consigliato x misurazioni di resistenze elevate)

Se Rx< RA * Rv utilizziamo l'inserzione a valle
