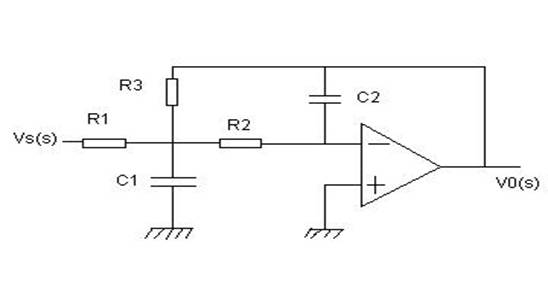

CIRCUITO DI MASSIMA:
STRUMENTAZIONE:
Un multimetro
Un oscilloscopio
Un generatore d'onda
Generatore di corr 131d32b ente continua a 5v
MATERIALE:
Un integrato LM 747
Due resistenze da 10kW
Una resistenza da 100kW
Due condensatori i cui valori sono stati approssimati a 220 e 10nF
Tutto il circuito è stato montato su una breadboard con l'ausilio di uno svariato numero di fili.
PROCEDIMENTO:
L'esercitazione ha come obbiettivo la realizzazione di un filtro passa basso con guadagno a centro banda di 10,frequenza di taglio pari a 100 Hz e impedenza di ingresso non inferiore a 100kW.
Come prima cosa bisogna sviluppare il progetto su carta, dopo di che si passa alla scelta dei componenti i cui valori siano più o meno quelli ottenuti attraverso i calcoli.
Fatto ciò si può passare alla realizzazione del circuito su bradboard.
L'operazionale che è stato usato è in configurazione non invertente,cioè l'ingresso Vi è sul piedino del più e di conseguenza la retroazione del piedino meno è collegata a massa generando un guadagno espresso dal quoziente r2/r1+1 che è il guadagno voluto teorico.
Dato il valore in ingresso tramite generatore possiamo rilevare i valori di uscita attraverso l'oscilloscopio e il multimetro.
Arrivati a questa fase è possibile ottenere i guadagni normali e i guadagni in db.
Ottenuti i guadagni in db realizzare un grafico che evidenzi insieme alle frequenze il verificarsi della frequenza di taglio.
TABULAZIONE DATI:
F(Hz) |
V |
G |
Gdb |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

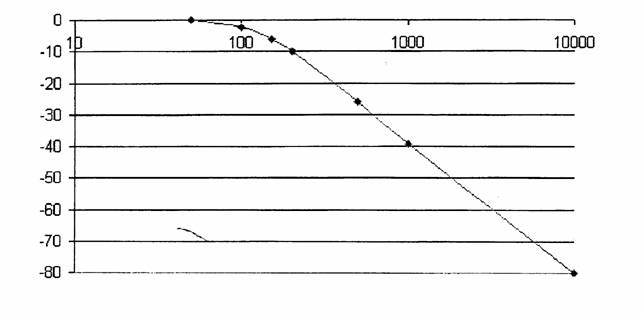

GRAFICO:
CONCLUSIONI:
L'esperienza ci ha fatto capire il comportamento del circuito il quale evidenzia la frequenza di taglio e le varie frequenze che erano state calcolate comunque anche questa volta non sono mancati gli errori dovuti a misurazioni e alle varie approssimazioni.
