Sistema di lettura e scrittura in Ram

elettronica



Autore Relazione

Componenti Gruppo

Numero Gruppo

Relazione n°

Data




TITOLO: Sistema di lettura e scrittura in Ram


SCOPO:


Realizzazione di un sistema di scrittura e lettura in RAM con visualizzazione separate 646f52g dell'indirizzo e del dato. Limitazione: al fine di non rendere troppo complicato il circuito e realizzare la visualizzazione con un solo decoder pi display, si limiteranno a 4 bit sia per gli indirizzi che per i dati scrivere in memoria; sar cos possibile indirizzare 16 posizioni di memoria e visualizzare 0:15 in esadecimale.


CENNI TEORICI:

La resistenza la propriet di un componente elettrico di opporsi al passaggio di corrente elettrica. L'unit di misura della resistenza l'ohm.

La memoria RAM una memoria a modalit di programmazione una memoria ad accesso casuale. Una qualsiasi locazione (cella) individuata da un numero (indirizzo) e il suo contenuto pu essere letto o modificato in un intervallo di tempo costate detto tempo di accesso. La RAM un dispositivo utilizzato dal processore per memorizzare temporaneamente (a breve tempo) i programmi, i dati raccolti in ingresso e i dati parziali o definitivi ottenuti durante l'elaborazione del programma. La RAM pu essere statico (flip flop) e dinamiche (microcondensatori). Si usano le RAM dinamiche per l'elevata capacit di integrazione e per i costi pi bassi; le statiche sono pi veloci e quindi hanno bisogno di dissipare potenza.

Il Write lo strumento che ci serve per scrivere in memoria le cose che bisogna salvare.

I Bus Dati l'insieme delle linee che trasmettono dati.

I Bus Indirizzi l'insieme delle linee che trasmettono gli indirizzi e si pu indicare con Address Bus.

Il generatore ci serve ad dare corrente a tutto il sistema.

La porta logica NOT serve come negazione; per cambiare gli ingressi.

Il Display un dispositivo in cui sono integrati 7 diodi LED (8 se si considera anche il punto) corrispondenti a segmenti e assemblati come mostro sotto; ciascuno dei segmenti ha la propria lettera di identificazione, mostrata sotto.

Il Decoder un dispositivo digitale che riceve in ingresso un codice binario e attiva una sola linea di uscita, quella corrispondente al codice presente in ingresso.

I Data Register o Registro dati, il loro compito collegare la CPU con i bus esterni (buffer di ingresso e uscita e buffer degli indirizzi) questo registro serve a trasferire i dati nella memoria centrale.

Il Address Latch serve ad indirizzare il Latch.







SCHEMA GRAFICO INIZIALE:

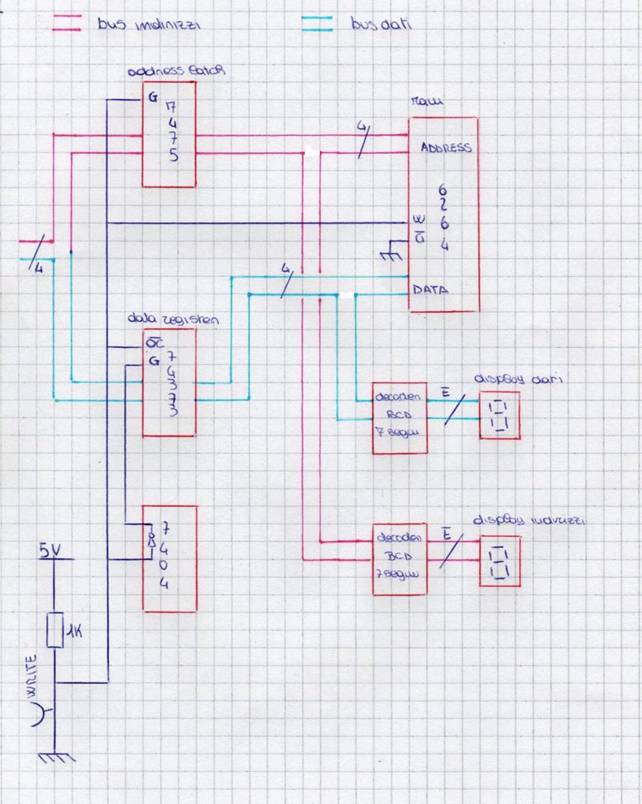

SCHEMA GRAFICO:



















































MATERIALE UTILIZZATO:

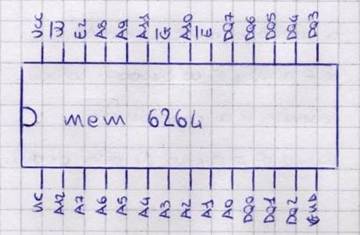

- La memoria RAM 6264, dotata di 3 abilitazioni.

E1 negato attivo basso

E2 negato attivo alto

G negato attivo basso

Il comando di scrittura W negato attivo basso

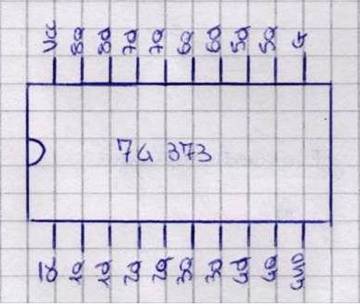

- L' Address Latch;

Enable in ingresso attivo alto, enable di uscita attivo basso


- Il NOT, Cio la negazione






- Il Display, Display 507/567 Enable attivi alti.

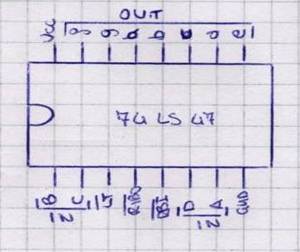

- Il Decoder, decoder BCD 7 segmenti (74LS47) che pu essere anche sostituito dal CI 9368


- Il Data Register, Enable attivi alti


-Resistenza da 1 K.


FUNZIONAMENTO:

Descrizione del funzionamento

    I bus di ingresso possono rappresentare il dato o l'indirizzo a seconda del segnale che viene dato;

    I display visualizzano sempre il dato e l'indirizzo presente sul bus;

    La memoria sempre abilitata, G negato 0;

Lettura dell'indirizzo in memoria:

Il segnale di  WRITE non deve essere abilitato(segnale 1). Il LATCH riservato agli indirizzi abilitato.

    L'altro LATCH, quello riservato ai dati, disabilitato sia in ingresso che in uscita;

    La RAM in READ e legge l'indirizzo selezionato sui bit di ingresso.

Scrittura in memoria nell'indirizzo selezionato

Viene abilitato il segnale di WRITE (segnale 0).

    Il LATCH degli indirizzi viene disabilitato, ma lascia sul bus indirizzi l'indirizzo precedente (dato precedentemente in lettura);

    Il LATCH dei dati  abilitato sia in ingresso che in uscita e pone sul bus dati  il dato selezionato con i bit di ingresso;

    La RAM in WRITE e scrive nell'indirizzo dato precedentemente in fase di lettura il dato inserito;

Lettura del dato in memoria:

Viene disabilitato il segnale di WRITE (segnale 1).

    Per poter leggere il dato inserito in un certo indirizzo selezionare sui bit di ingresso l'indirizzo desiderato;

    Sul display degli indirizzi verra' visualizzato l'indirizzo selezionato mentre sul display dei dati apparira' il dato inserito in quell''indirizzo




ES:

-LETTURA INDIRIZZO:

Disabilito segnale WRITE

Inserisco l'indirizzo: 1000 : indirizzo 1

-SCRITTURA DEI DATI IN MEMORIA:

Abilito il segnale di WRITE

Inserisco il dato da scrivere: 1100 : dato 3

-LETTURA DEL DATO INSERITO:

Disabilito il segnale di WRITE

Inserisco l'indirizzo inserito precedentemente: 1000 : 1

Visualizzera' cosi' sul display degli indirizzi 1 e su quello dei dati 3
