LABORATORIO DI ELETTROTECNICA



OGGETTO DELL'ESERCITAZIONE: misura di impedenza con il metodo industriale



CARATTERISTICHE DELL'OGGETTO IN ESAME:

Z=100V - 5A  (Ω-L)

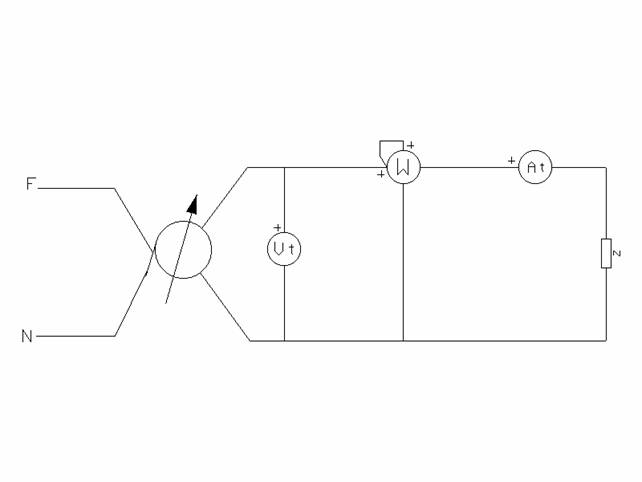

SCHEMA ELETTRICO:









NOTA STRUMENTI RICHIESTI:

Ø      VARIAC

Marca - Lic. General Radio CO

Tipo - V-10

Numero - 108212

Ø      VOLTMETRO

Marca - Norma                                 Portate - 120/240/480/600

Modello - 620013                             Divisioni - 120

Numero - 1706099

Classe - 0.5 ~

Ø      AMPEROMETRO

Marca - Italtec                                  Portate - 1/2/5/10

Modello - LAA4                               Divisioni - 1/2/5/10

Numero - 246578

Classe - 0.5

Ø      WATTMETRO

Marca - Italtec                                  Portate Amperometriche - 2.5/5

Modello - LW5                                 Portate Voltmetriche - 75/150/300/600

Numero - 246456                             Divisioni - 150

Classe - 0.5                                       cos fi - 1

TABELLE DEI DATI RICAVATI:



VOLTMETRO

WATTMETRO

AMPEROMETRO

DIVISIONI

96.5

82

4.79

K

1

5

1

LETTURA

96.5

410

4.79












Modifico i parametri del circuito, cambiando cioè l'angolo caratteristico dell'impedenza

VOLTMETRO

WATTMETRO

AMPEROMETRO

DIVISIONI

96.5

47

4.75

K

1

5

1

LETTURA

96.5

235

4.75











CALCOLI E CONSIDERAZIONI: lo scopo dell'esercitazione è la misura di un impedenza (nel nostro caso si tratta di un'impedenza ohmico-induttiva) con il metodo industriale. Dati i valori nominali dell'impedenza (100V - 5A), abbiamo realizzato il circuito e rilevato i dati necessari. Lo scopo della misurazione è quello di calcolare un valore pratico del fattore di potenza (cos φ) che nel triangolo dell'impedenza è rappresentato dallo sfasamento tra R e Z.

La formula per il calcolo del fattore di potenza si ricava in questo modo:

P=V I cos φ                cos φ =P/VI

Oppure è dato anche dal rapporto R/Z

Inoltre, sempre dal triangolo si ricavano le formule di R e XL

R=Zcos φ

XL=Zsen φ

Ricavati i dati in tabella, si può dunque ricavare il valore pratico di cos φ. Nella prima misurazione si otterrà:

P=410W

V=96.5V                     cos  φ = P/VI = 0.89              φ = 27.12

I=4.79A





Nella seconda misurazione, abbiamo variato i parametri del circuito (mantenendo però costanti la tensione  la corrente) e l'angolo caratteristico dell'impedenza risulterà variato.

P=235W

V=96.5V                     cos φ =P/VI = 0.51                φ =59.33

I=4.75A

Dai dati si può ricavare anche il valore dell'impedenza:

Z =V/I = 20.14W (in entrambe le prove, poiché tensione e corrente rimangono costanti)

Ottenuto il valore di Z, si possono ricavare anche le altre due componenti del triangolo, calcolando prima il seno dell'angolo:

1^ misura

sen  φ = 0.45

R= Z cos φ = 17.92

XL = Z sen φ = 9.063

2^ misura

sen φ = 0.86

R= Z cos φ = 10.27

XL = Z sen φ = 17.32
