IL CIRCUITO ELETTRICO - Thevenin

elettronica

IL CIRCUITO ELETTRICO

Thevenin

5.1 Obiettivi

a) Verificare la legge di Thevenin

5.2 Materiali utilizzati

Nell'esperienza sono stati necessari:

- una bread-board   626h73g   - un generatore

un multimetro 626h73g 626h73g

- tre resistenze da 2,2 K 626h73g

- fili per collegare le varie parti

5.3 Assemblaggio

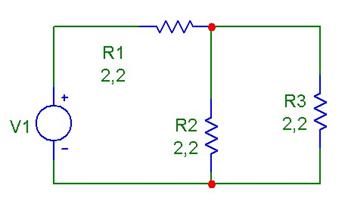

Nell'assemblaggio sono stati creati due circuiti equivalenti a quelli rappresentati nella figura 2 e 3.

Qui sotto vediamo rappresentati i principali componenti dei circuiti.

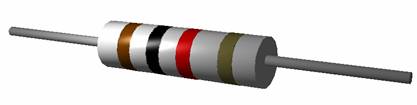

1-Resistenza

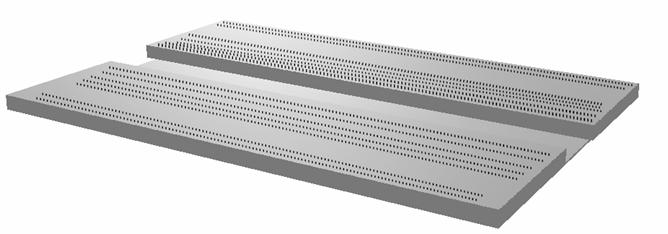

2- Bread-board

626h73g

626h73g 626h73g 626h73g 626h73g 626h73g

Fig. 2   626h73g    626h73g  Fig. 3

5.4 Elaborazione dati

Lo scopo dell'esperienza č quello di verificare che nei due circuiti venga conservata l'intensitā. 626h73g

Eq=(12/R +R )R = 6V

Req= R1 R2= 1,1 K

Tab. 1

5.5 Conclusioni

L'intensitā č stata conservata all'interno dei due circuiti, quindi l'esperienza č da considerare riuscita.
