Descrizione delle procedure, dei risultati ottenuti, motivazione delle

scelte, commento e critiche personali

Si è realizzato un circuito elettrico su piastra multifori facendo riferimento al circuito elettrico riportato nella pag.1. Si sono inseriti dei diversi valori di tensione (V), osservando che contemporaneamente sono variati i valori di intensità. A questo punto si sono riportati i valori ottenuti e si è calcolata la resistenza.

Con questa esercitazione si è voluta dimostrare la legge di Ohm.

                                                                                              IMMORLANO FEDERICA

TABELLA DI VALUTAZIONE

OSSERVAZIONI

GIUDIZIO  E VOTO

1

3

5

7

9

Definizione degli obiettivi e delle tecniche per raggiungerli

Descrizione dello svolgimento, problemi o difficoltà incontrate

Motivazione delle scelte operate e della loro convenienza

Analisi dei risultati ottenuti e critiche

Correttezza dei calcoli, unità di misura, coerenza dei risultati ottenuti in relazione  agli obiettivi

Chiarezza espressiva e terminologia tecnica

Grafica e rispetto delle norme CEI

EVENTUALI   NOTE DEL          DOCENTE

Voto in Decimi

       Data                                                                                Visto dei docenti



Data inizio 1/10/2003      Allievo IMMORLANO FEDERICA                                  Esercitazione N° 1

Data fine   8/10/2003      Classe   3  Sezione  Aab                                        Allegati


Text Box:






Ci

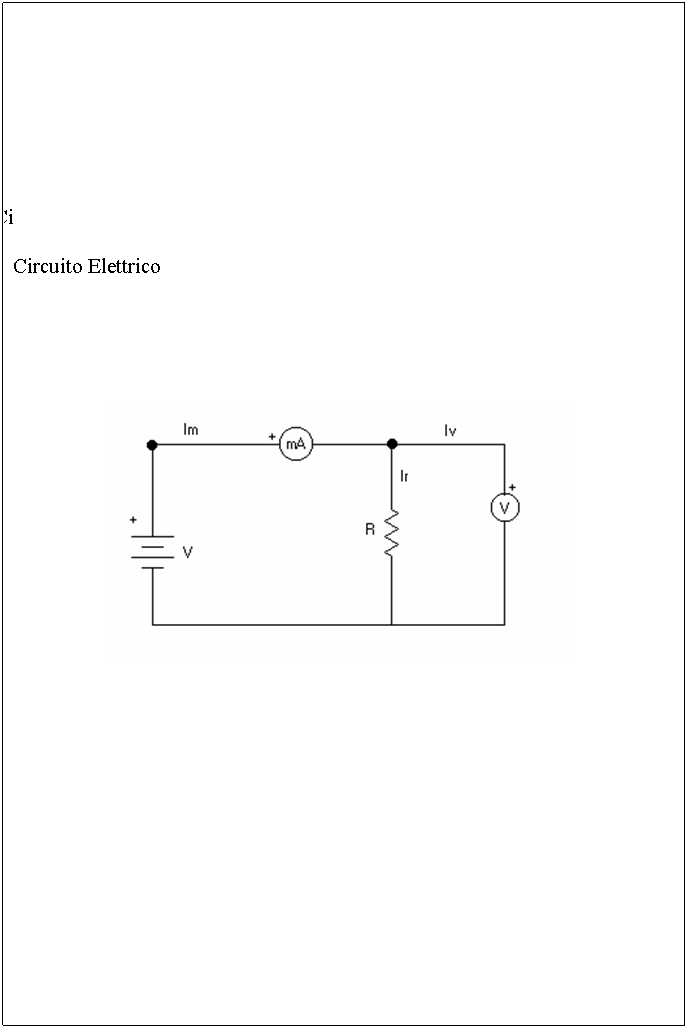

Circuito Elettrico

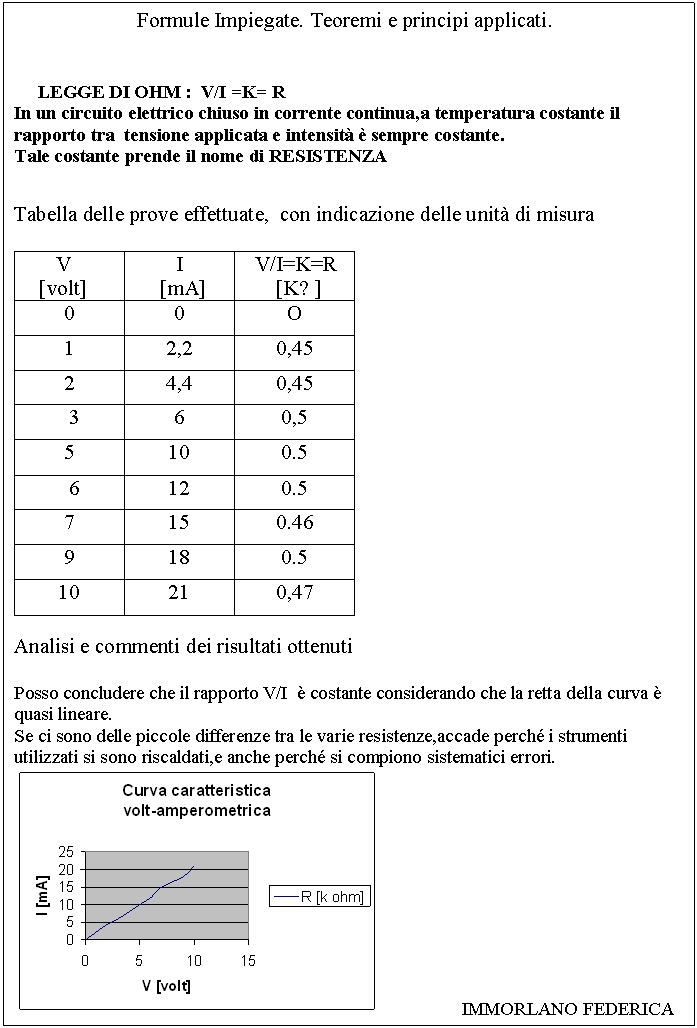

Text Box: Formule Impiegate. Teoremi e principi applicati.


     LEGGE DI OHM :  V/I =K= R
In un circuito elettrico chiuso in corrente continua,a temperatura costante il rapporto tra  tensione applicata e intensità è sempre costante.
Tale costante prende il nome di RESISTENZA


Tabella delle prove effettuate,  con indicazione delle unità di misura

       V
    [volt]	         I
      [mA]	   V/I=K=R
       [KΩ]
0	0	O
1	2,2	0,45
2	4,4	0,45
  3	6	0,5
5	10	0.5
  6	12	0.5
7	15	0.46
9	18	0.5
10	21	0,47

Analisi e commenti dei risultati ottenuti

Posso concludere che il rapporto V/I  è costante considerando che la retta della curva è  quasi lineare.
Se ci sono delle piccole differenze tra le varie resistenze,accade perché i strumenti utilizzati si sono riscaldati,e anche perché si compiono sistematici errori.
                       IMMORLANO FEDERICA

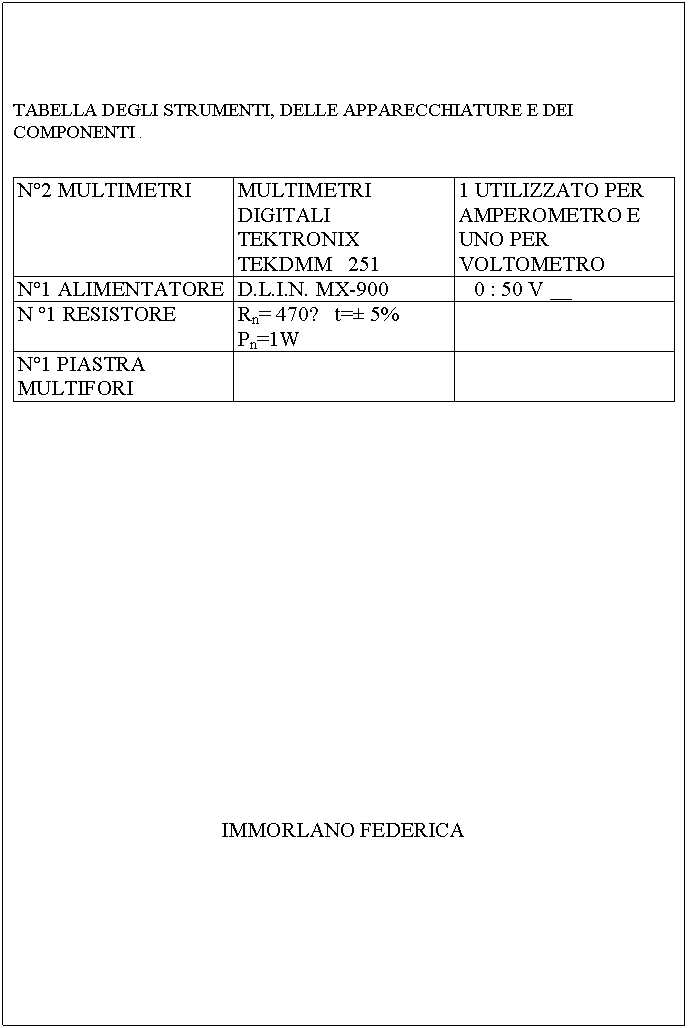

TABELLA DEGLI STRUMENTI, DELLE APPARECCHIATURE E DEI COMPONENTI .


N°2 MULTIMETRI	MULTIMETRI DIGITALI TEKTRONIX TEKDMM   251	1 UTILIZZATO PER AMPEROMETRO E UNO PER VOLTOMETRO
N°1 ALIMENTATORE	D.L.I.N. MX-900	   0 : 50 V ¬__
N °1 RESISTORE	Rn= 470Ω  t=± 5%  Pn=1W
N°1 PIASTRA MULTIFORI









































 Text Box: TABELLA DEGLI STRUMENTI, DELLE APPARECCHIATURE E DEI COMPONENTI .


N°2 MULTIMETRI	MULTIMETRI DIGITALI TEKTRONIX TEKDMM   251	1 UTILIZZATO PER AMPEROMETRO E UNO PER VOLTOMETRO
N°1 ALIMENTATORE	D.L.I.N. MX-900	   0 : 50 V ¬__
N °1 RESISTORE	Rn= 470Ω  t=± 5%  Pn=1W
N°1 PIASTRA MULTIFORI

















IMMORLANO FEDERICA














Tabella degli strumenti ed  apparecchiature utilizzate, indicare tipo e numero di matricola per consentire la verifica della esercitazione.
